工矿企业功率因数偏低的三层根因与治理路径——从一张 5.97 万元的电费账单说起

上月接到一个施工项目部的电话，说电费太贵让我帮忙看看。账单我按流程做了三步复算：表计示数对得上、功率因数算得出、力调金额分毫不差。然后问题就很清楚了。

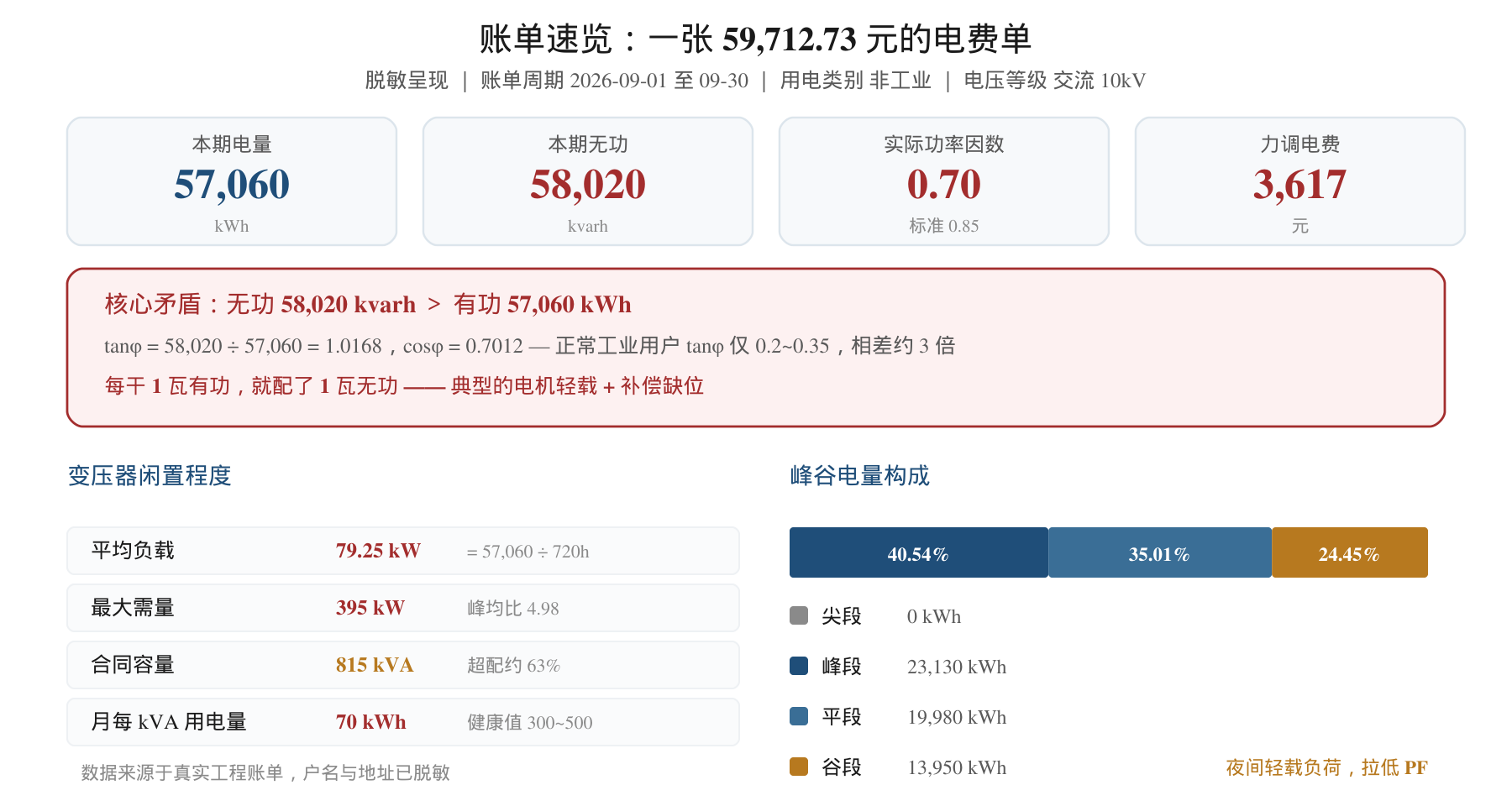

账单速览：无功 58,020 kvarh 竟超过有功 57,060 kWh，这就是全部问题的起点

账单的核心数据是这样的：本期有功电量 57,060 kWh，无功电量 58,020 kvarh，实际功率因数 0.70，考核标准 0.85，力调调整电费 3,617.15 元，容(需)量电费 18,328 元，电费合计 59,712.73 元。

看到无功 58,020 比有功 57,060 还多，我当时就笑了——这个案子不用算第二遍。

一、先别急着看罚款，先算负荷率

大多数人拿到电费账单，第一反应是去查"功率因数调整电费"这行字。方向没错，但你会错过真正的大头。

这个项目部当期最大一笔支出不是 3,617 元的力调罚款，而是 18,328 元的容(需)量电费，占总电费的 30.7%。而这两笔钱背后，是同一个病根。

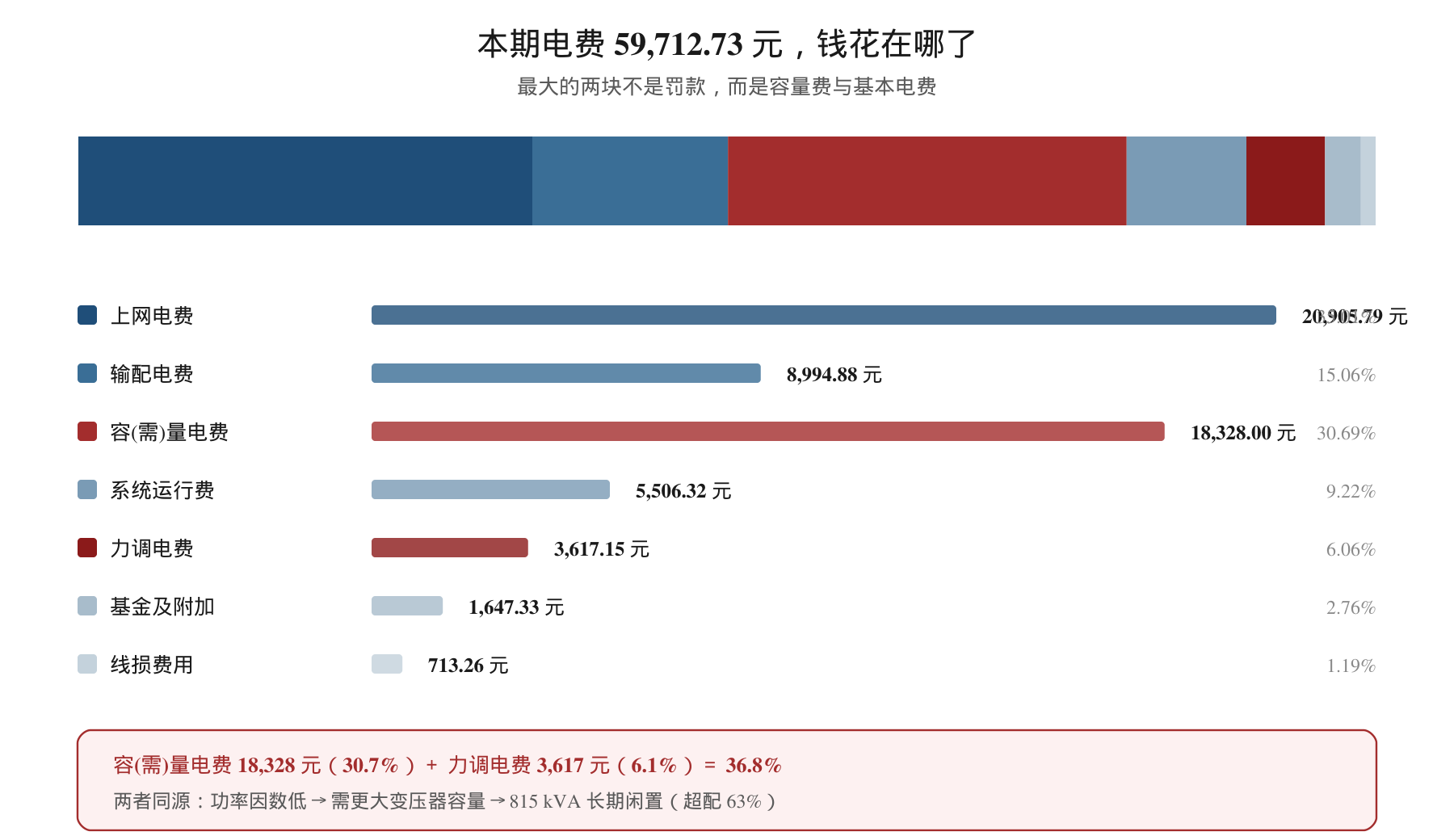

容(需)量电费 30.7% ＋ 力调电费 6.1% ＝ 36.8%，两块都是"容量"支出，不是普通电量电费

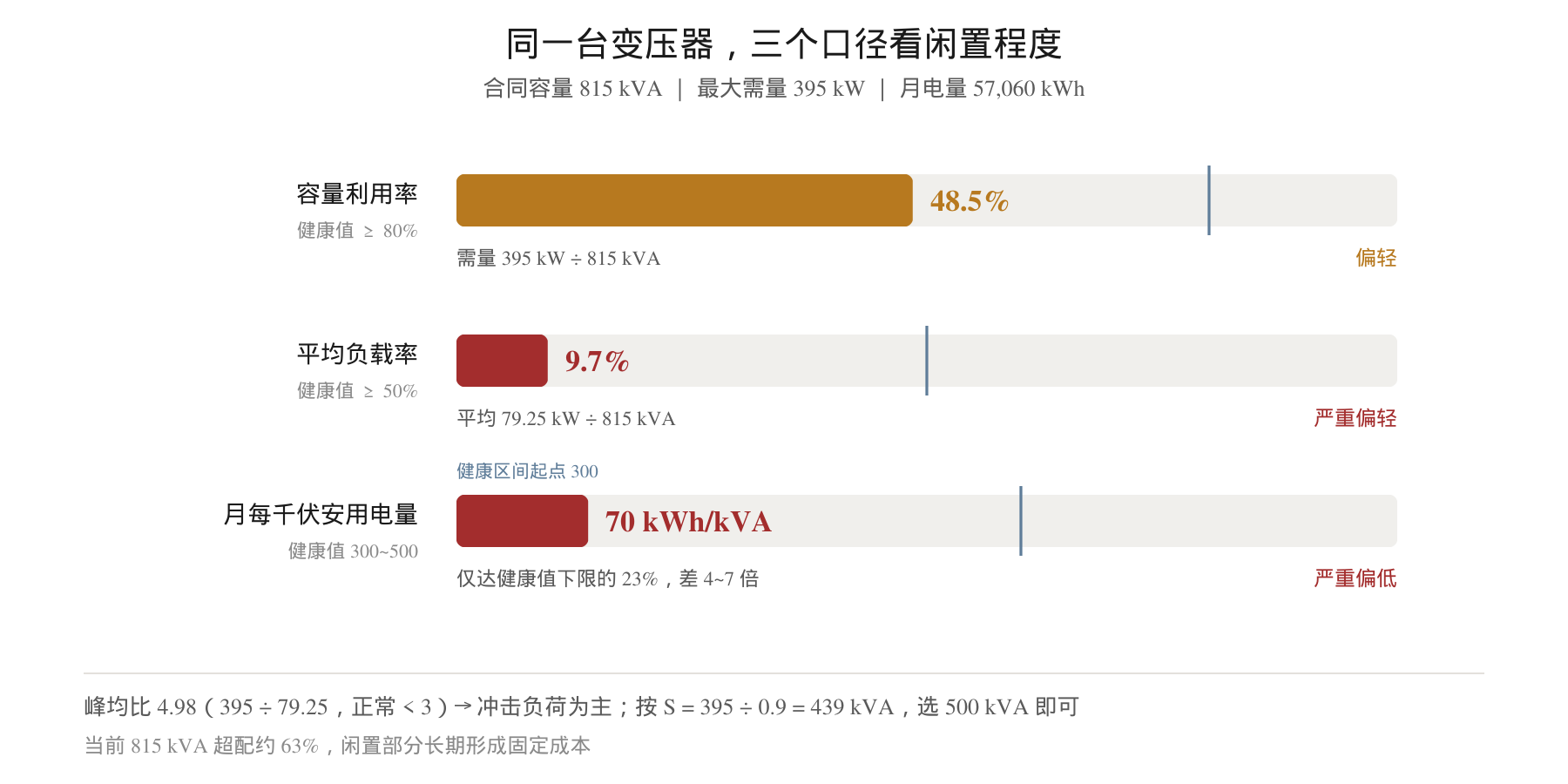

那么根因是什么？往下算三步：

1. 算平均负荷——月有功电量 ÷ 720 小时 = 57,060 ÷ 720 = 79.25 kW
2. 算需量与容量的关系——实际最大需量 395 kW，合同容量 815 kVA，容量利用率 395 ÷ 815 = 48.5%；负载率 79.25 ÷ 815 = 9.72%
3. 对照常规指标——账单自带的"月每千伏安用电量"是 70 kWh/kVA，正常制造业在 300~500 之间，差 5 倍以上

三个口径一致指向同一结论：这台变压器没有被用起来

所以核心问题不是"功率因数低"，而是"变压器闲置"。功率因数低只是它的表现形式。

二、为什么负载率一低，功率因数就崩

这是很多人不理解的地方：明明总电量没少，为什么功率因数会变差？

答案是——变压器按满载设计，负载一轻，励磁电流的占比就急剧上升。

空载时变压器一次侧电流并不是零，里面有一个由铁芯磁化产生的无功分量，这个分量与负载无关、几乎恒定。负载重时它被"淹没"在巨大的工作电流里，可以忽略；负载一轻，它就成了电流的主要成分，而它几乎不带来任何有用功。

反直觉的结论：变压器越闲，功率因数越差。这不是质量问题，是物理规律。

再看这个项目的负载构成，是典型的施工场景：塔吊、混凝土搅拌机、钢筋切割机、水泵、卷扬机——全是异步电机。异步电机额定负载时功率因数 0.80~0.85，降到半载就能跌到 0.50 以下。工地上"大马拉小车"很常见：75 kW 的电机只带 20 kW 的机械。

再看峰谷构成：0% / 40.54% / 35.01% / 24.45%。谷段有 13,950 kWh，占了四分之一，主要是夜间照明、通风、降水排水泵、部分焊机夜间作业——这些设备全是轻载运行，功率因数最难看的时段。

所以 tanφ = 58,020 ÷ 57,060 = 1.0168，无功几乎等于有功。正常工业用户这个数在 0.2~0.35 之间，差了三倍。

三、账单诊断的标准动作：三步复算

拿到一张电费账单，怎么快速判断"是计费问题还是用电问题"？我固定走三步。

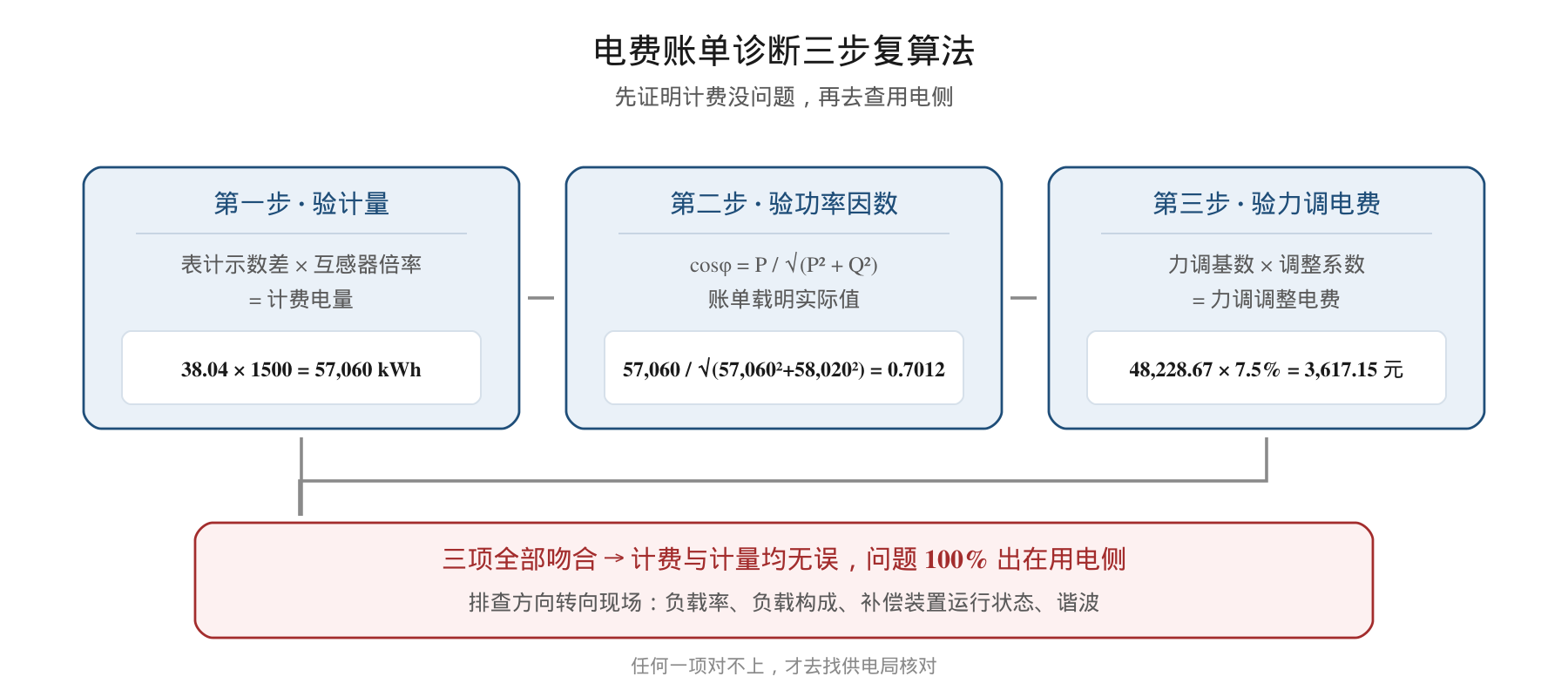

三步复算：先证明计费没问题，再去查用电侧

第一步：验计量

表计编号 20500000349641，正向有功总示数 170.90 → 208.94，差 38.04，乘倍率 1500 = 57,060，与账单一致；无功 185.31 → 223.99 = 38.68 × 1500 = 58,020，也一致。

第二步：验功率因数

cosφ = 57,060 ÷ √(57,060² + 58,020²) = 0.7012，账单写 0.70，吻合。

第三步：验力调电费

48,228.67 × 7.5% = 3,617.15 元，与账单分毫不差。

三项都对得上，说明计量和计费都没有问题，问题 100% 出在用电侧。排查方向应该往现场去，而不是去找供电局扯皮。

四、三个容易被误判的地方

误区一：以为是"表不准"

账单的数字对不上就怀疑表准不准，这是最常见也最浪费时间的开局。先做完上面三步复算，把问题钉死在"计费侧"还是"用电侧"，再决定找谁。

误区二：以为装电容器就完事了

先算需要补多少无功。目标 0.90 对应 tanφ₂ = 0.4843：

Qc = P × (tanφ₁ - tanφ₂)
   = 57,060 × (1.0168 - 0.4843)
   = 30,384 kvarh

月均补偿容量 = 30,384 ÷ 720 ≈ 42 kvar

但这 42 kvar 不能直接当成设备选型容量。变压器容量 815 kVA，变压器无功损耗一般按容量的 5%~8% 估算，这部分在高压侧，低压电容器补不到。实际选型要在 42 kvar 基础上放大，再留出投切调节余量。

更重要的是，补偿方案不能只看容量，更要看负载特性。这里要引出我们的核心技术判断——

【固定投运的电容柜，在这个项目上必然出问题】

这个项目平均负载 79 kW，夜间负载可能只剩 10~20 kW。如果固定投运 100 kvar，夜间就变成净容性负载——无功倒送、功率因数反而更差、变压器电压升高、铁损增加。

更关键的是：传统 GGJ 接触器投切电容柜输出无功与电压平方成正比（∝U²）。夜间电压低、负载轻时，补偿能力骤降——恰好在最需要补偿的时候失效。

所以必须用分级自动投切的电容器组或 SVG，绝不能用固定手动投运的电容柜。

误区三：以为谐波能被电容器解决

工地现在大量用变频器、LED 驱动器、软启动器，这些是整流负载，产生的谐波电流计入视在功率却不计入有效功，账面功率因数会进一步塌陷。

但真正危险的不是谐波本身，而是电容器与系统的谐振。原理是：电容器容抗 Xc = 1/(ωC) 与频率成反比，谐波频率越高容抗越低，谐波电流越容易灌入电容；配电变压器漏抗 + 线路电感 + 电容组会构成并联谐振网络，谐振点一旦落在主要谐波附近（5 次 / 7 次），该次谐波会被放大数倍。

典型症状是：投上电容后母线更热、熔丝更忙、波形更脏，电容成批损坏。业内有句话叫"电容柜年年烧"，根因常常在谐振，不在产品质量——只换同规格电容会重复失效。

治理顺序必须是"先测谐波，后定补偿"。切勿先上电容再打补丁——谐振是电容柜批量损坏的主因之一。

五、治理路径：钱要花在刀刃上

【P0】核实补偿装置运行状态

先弄清楚现场到底有没有装、装了多少、是固定投运还是分级自动投切、现在是否全部在投。这一条不落实，后面全是空谈。

【P0】投运或增装无功补偿

目标把功率因数从 0.70 拉到 0.90。按国网力调阶梯算账：

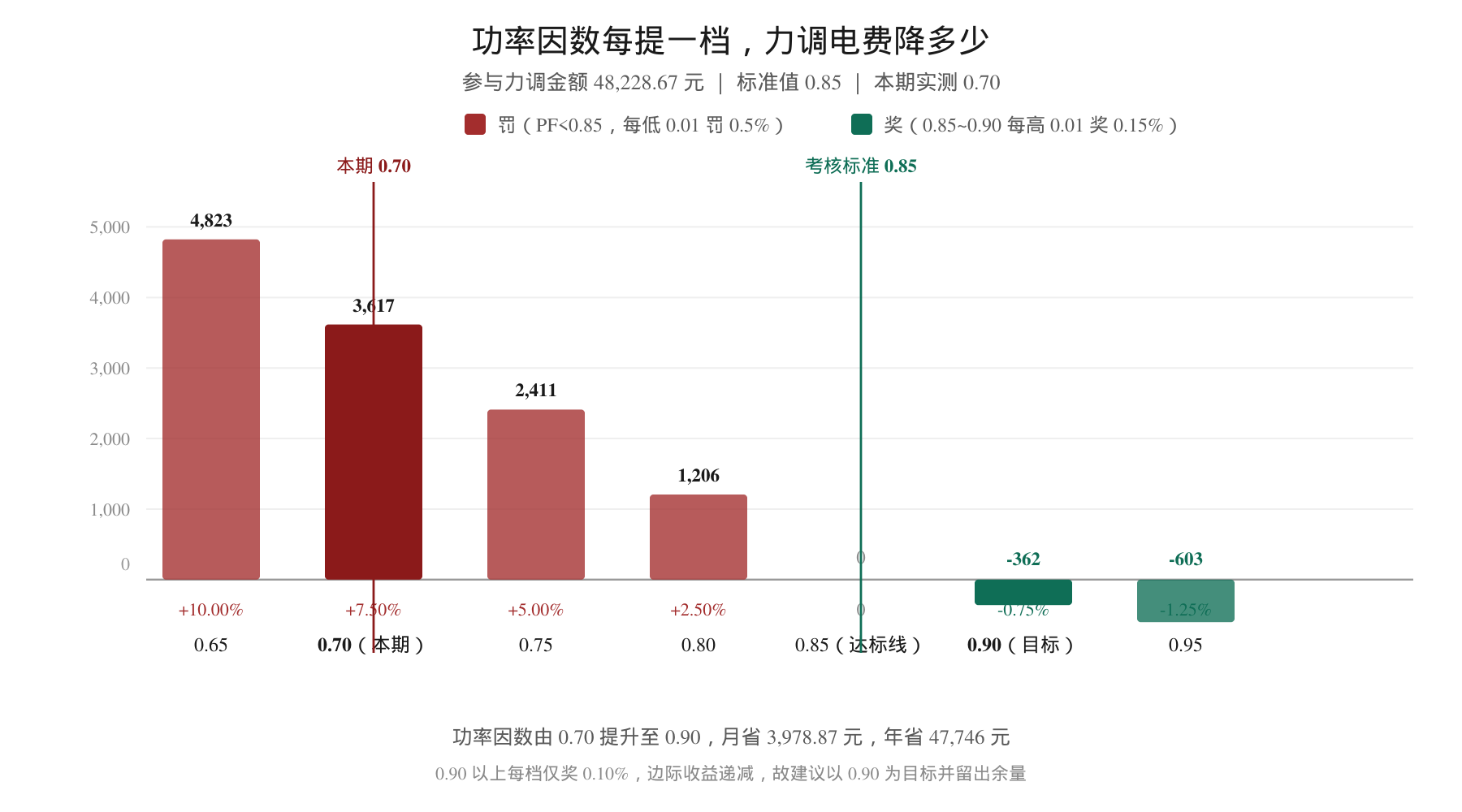

力调阶梯：0.70→0.85 罚金归零，0.90 起转为奖励

规则本身不复杂：低于 0.85，每低 0.01 罚 0.5%；0.85~0.90 之间每高 0.01 奖 0.15%；0.90 以上每档 0.10%，封顶奖 1.5%。

拉到 0.90，月省 3,978.87 元，年省 47,746 元。

【P1】削峰填谷，把需量压下来

这个项目的峰均比是 4.98（395 kW ÷ 79.25 kW），峰值远高于均值，说明是冲击负荷在抬需量。把最大需量从 395 kW 压到 300 kW，按 46.4 元/kW 算：月省 4,408 元，年省 52,896 元。这一项的收益甚至比改功率因数还高。

【P1】实测谐波含量与无功曲线

用电能质量分析仪连续记录至少 3 天（含白班与夜班）的无功曲线、功率因数、三相不平衡与谐波。这一步决定后面选什么方案，不能省。

【P2】电机"大马拉小车"专项核查

不只是电费问题，电机长期轻载运行本身也伤机械。

【P2】变压器选型复核

按 395 kW 需量、功率因数 0.90 算，视在功率 S = 395 ÷ 0.9 = 439 kVA，选 500 kVA 就够，现在 815 kVA 超配了 63%。

【这里有个坑必须提醒】

减容之后千万不要改按容量计费。500 kVA × 46.4 = 23,200 元/月，比现在的 18,328 元反而多支出 4,872 元/月。

减容的真实价值在于释放容量占用、停用大变压器降低长期损耗，不在直接降电费。保持"实际最大需量"计费方式不变。

六、四种补偿方案怎么选

这是最实际的问题。同样是补无功，选错方案，钱花了效果还打折。

依据：《电容柜维修与 SVG 改造服务技术文档》第 4.3 节。响应时间口径各厂不同，本表为功能定位参考。

什么场景必须上 SVG

• 快速冲击负荷——焊机、轧机、电梯、起重机，秒级投切跟不上，电容频繁投切短寿
• 谐波严重——THDi > 30% 或电容年年烧/谐振，SVG 电流源控制不与系统谐振
• 功率因数剧烈波动——需连续双向调节
• 全天全工况考核——夜间也需补偿，SVG 24h 不间断

更经济的做法：电容 + SVG 混合方案

全 SVG 效果最好但价格高。实践中更划算的是"大容量固定补偿用电容，动态部分用 SVG"——电容便宜、承担稳态基荷，SVG 贵但响应快、只管波动部分。

举个数：需 400 kvar，基荷 300 kvar 用电容（串 7% 电抗防谐），波动 100 kvar 用 SVG 动态补。总造价远低于全 SVG，效果接近。

【相关标准（可查证）】

GB/T 15576-2020《低压成套无功功率补偿装置》（核心）｜ DL/T 1216-2019《低压静止无功发生装置技术规范》｜ JB/T 11067《低压静止无功发生器技术条件》｜ GB/T 14549-1993《电能质量 公用电网谐波》｜ GB/T 15543-2008《电能质量 三相电压不平衡》

七、治理目标定在哪一档

有客户问："既然做到 0.95 奖得更多，为什么不直接做到 0.95？"

我的建议是 先打到 0.90，留出余量。原因有三条：

1. 0.90 以上每档只奖 0.10%，边际收益大幅下降。从 0.90 到 0.95，年省多 2,894 元，但需要把补偿容量再加一档，投资回报边际递减。
2. 用电负荷是波动的。做到 0.95 需要按最不利工况配容量，可能长期处于轻载过补偿状态，反而得不偿失。
3. 谐波会让实测功率因数低于理论值。留 0.05 的余量更稳。

另外要提醒：SVG 的实际稳态控制精度可做到 PF 0.95~0.99，如果选了 SVG 方案，顺带往上走一段是自然的；但如果还是分级电容，按 0.90 配容量就够，别为拿奖励去配冗余。

八、写在最后

这个案子给我最大的提醒不是技术层面的，而是流程层面的：电费账单的诊断是有标准动作的，三步复算就能定位到底是"计费问题"还是"用电问题"。而在这张账单里，真正该动手的地方也不是那 3,617 元罚款，是背后那台被闲置 63% 的变压器。

遇到电费异常，先做三步复算，别急着找设备、别急着找供电局。真要动补偿，先测谐波，再定方案——这个顺序反了，钱会白花。

【数据与依据说明】

本文账单数据来源于真实工程账单，涉及客户名称与具体地址已做脱敏处理。技术方案与阈值依据《电容柜维修与 SVG 改造服务技术文档》；标注"常见值"的阈值以现场产品说明书为准。文中测算均基于单月账单，实际治理方案应结合现场实测与多期账单数据确定。
