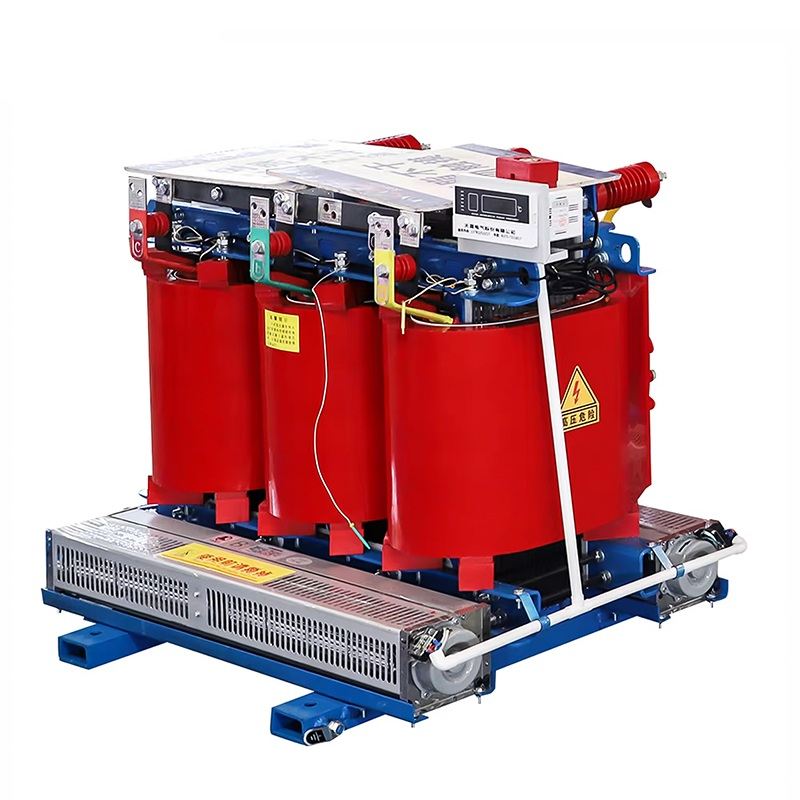

SCB18干式变压器 10kV环氧浇注 替代SCB14

一、产品概述

SCB18 系列是GB 20052-2020/2024 国标电工钢带干式变压器环氧树脂浇注干式变压器，为当前室内干式配电主流高端节能机型。严格遵照 GB/T 1094.1-2013、GB/T 10228、JB/T 10088 国家标准设计制造，适配 50Hz、10kV/6kV 高压转 0.4kV 低压配电。 依托 0.18mm 超高导磁超薄取向硅钢片、真空压力一体浇注工艺，空载损耗相较 SCB13 下降约 20%、SCB14 下降 15%~25%，是双碳项目、数据中心、市政重点工程、新能源配套主推高能效干变，兼具防火防爆、低局放、低噪音、免维护、高抗短路优势，可直接布置在人员密集室内负荷中心。

二、型号释义

S C B 18 - □ / 10
│ │  │  │    │   │
│ │  │  │    │   └────── 高压额定电压（kV）
│ │  │  │    └────────── 额定容量（kVA）
│ │  │  └────────────── 性能等级18（一级能效）
│ │  └──────────────── 低压铜箔绕组（箔绕散热更佳）
│ └──────────────────── 环氧树脂浇注干式结构
└───────────────────── 三相

示例：SCB18-1000/10三相、环氧树脂浇注、低压铜箔绕组、18 型一级能效、1000kVA、10kV 级干式变压器。

行业干变能效层级对照

表格

三、核心七大优势

1、超低损耗，长期电费支出少

1. 铁芯采用 0.18mm 高牌号超薄晶粒取向硅钢片，五级阶梯斜接缝磁路优化，磁滞、涡流损耗大幅压低；空载电流低至 0.5%~0.9%，轻载待机耗电优势极强；

2. 高低压高纯无氧铜箔绕组，安匝平衡优化，额定工况整体运行效率≥99.3%；24h 不间断运行场景下，一般 2～3 年节约电费可收回设备溢价投入；

3. 满足国家节能补贴、电网招标一级能效硬性准入要求。

2、超低局部放电，绝缘寿命超长

采用真空薄膜脱气 + 真空压力整体浇注，树脂内部无气泡空腔，整机局部放电量稳定控制在≤5pC，远低于国标限值；固化树脂结构致密均匀，内应力极小，潮湿环境停机无需烘干即可重启，绝缘老化速度大幅放缓，整机设计使用寿命 30 年以上。

3、阻燃防爆，室内布置零消防土建投入

环氧树脂 + 玻纤复合绝缘自带自熄阻燃特性，内部故障过热不会起火燃烧、不释放有毒烟气；无变压器油，彻底杜绝漏油起火、环境污染风险，无需建造储油池、防火墙，地下室、楼宇配电室可就近安装，土建改造成本大幅降低。

4、低振动低噪音，人居环境友好

铁芯整体钢带抱紧减震、绕组整体压紧定位，规避磁致伸缩共振；整机运行噪声比国标限值低 10~15dB，常规工况噪声≤55dB (A)，医院、写字楼、学校、居民区地下室安装无噪音扰民问题。

5、超高机械强度，抗短路冲击能力强

线圈内外预埋高强度加强骨架，固化后类似钢筋混凝土整体刚性结构；绕组径向、轴向高密度绝缘垫块支撑，突发短路大电动力冲击下绕组不变形、不开裂，运输吊装、现场运行稳定性优异。

6、全天候环境适配，免维护运维成本极低

全固态密封绕组结构，无需换油、滤油、补油作业；标配智能温控系统自动监测绕组温度；仅需年度简单外观除尘巡检，潮湿、多尘、轻度污秽环境稳定运行；可选 IP20/IP23 防护外壳，防触碰、防尘防异物侵入。

7、灵活过载与智能监控拓展

基础 AN 自然风冷可 110% 长期带载；开启 AF 强迫风冷模式短时过载能力提升 40%；温控器标配超温报警、风机自动启停、高温跳闸保护，支持 RS485、Modbus 通讯对接 SCADA、智慧配电平台远程在线测温监控。

四、整机结构组成

1. 铁芯系统0.18mm 高导磁取向硅钢片，45° 全斜五级接缝；整体框架锁紧防松动，表面绝缘防锈涂层，为本机型节能核心部件。

2. 高低压绕组高压圆筒式线绕、低压铜箔箔绕；整体真空干燥脱气后一体压力浇注，F 级耐热绝缘，绕组温升限值≤100K，散热均匀。

3. 夹紧固定系统加厚型钢上下夹件 + 绝缘拉紧螺杆整体紧固，抑制振动噪音，接地端子多点可靠接地。

4. 智能温控系统铂电阻多点埋置测温，数显温控仪，自动启停冷却风机、声光超温报警、高温跳闸保护，支持远程通讯上传温度数据。

5. 冷却系统AN 自然空气冷却（标配）；侧装轴流风机 AF 强迫风冷（选配）。

6. 防护外壳（选配）钢板 / 不锈钢 / 铝合金外壳，IP20 防手指触碰、IP23 防雨防尘；正面检修门，预留温控仪表观察窗口，内部配置防尘网、导流风道。

五、10kV 主流规格核心技术参数表（国标一级能效）

表格

通用基础技术指标

表格

六、适用场景

1. 数据中心 / IDC 机房：防火刚需、全天候不间断供电，一级能效降运行电费；

2. 高层建筑商业配套：写字楼、酒店、地下配电室、城市综合体；

3. 医疗文教场所：医院手术室、学校、博物馆、体育馆等静音 + 防火双要求场景；

4. 新能源配套：光伏电站室内升压、储能站内配电、光储充一体化；

5. 高端工业洁净车间：电子、制药、食品无尘防爆车间；

6. 轨道交通隧道：地铁、隧道、地下管廊密闭空间供电；

7. 电网示范改造：老旧配电室节能升级、国网一级能效专项招标项目；

8. 海外成套项目：一带一路海外室内配电，满足国际高能效准入标准。

七、信晟电气配套服务承诺

1. 资质齐全：具备 CQC 一级能效认证、全套型式试验报告，满足招投标、节能申报资料；

2. 个性化定制：容量电压、外壳材质、防腐、温控通讯、进出线方式按需定制；沿海可做防凝露加强、高原加强绝缘、极寒低温加热装置；

3. 出厂全项检测：局放、耐压、变比、空载负载损耗、温升模拟、整机联动测试合格出厂；

4. 一站式技术支持：负荷测算选型、配电室布局建议、现场就位指导、通电调试、运维实操培训；

5. 全周期售后：质保期免费技术服务，7×24 小时远程技术支撑，长期备品备件保障。
