产品概述

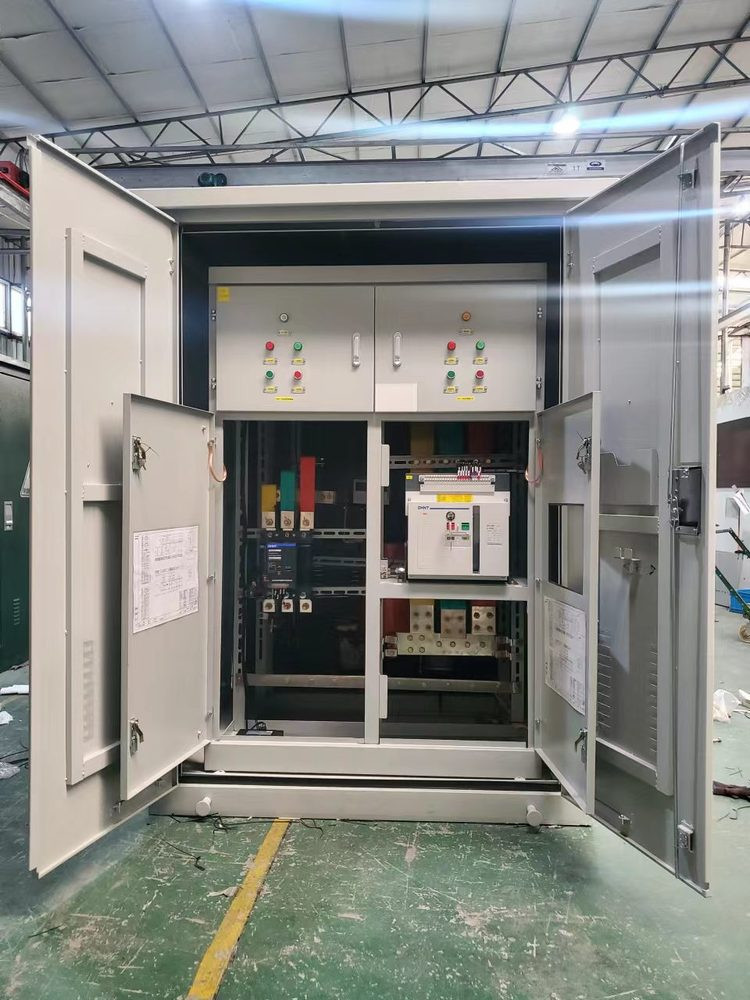

光伏升压箱变是光伏电站中将逆变器输出交流电升压并网的成套设备：低压侧接入逆变器输出（0.4kV），经升压变压器升至 10kV 或 35kV 接入集电线路。产品可做成传统箱变形态，也可做成集装箱式预制舱形态（单舱变压器容量：20 尺舱 ≤1000kVA，40 尺舱 ≤3150kVA，依设计），工厂整体预制、现场快速拼装。
按 GB 20052-2024，6kV~66kV 新能源发电侧变压器已纳入能效约束范围，2025-02-01 起实施，选型需关注能效等级。
核心优势
01 形态灵活
传统箱变形态：容量较小、布置紧凑的项目
预制舱形态：大容量电站，多舱拼接，母线桥/电缆互联，整体吊装
02 预制舱工艺（可选）
舱体钢结构焊接（框架常用 Q345B 型钢），外壳冷轧钢板 1.5~2.0mm、热镀锌层 ≥80μm
防护等级 IP54（可定制 IP55），工业空调/智能通风+除湿温控
建设周期较传统土建变电站缩短 70% 以上，可整体搬迁复用
03 并网合规
预留防孤岛保护、四可（可观可测可控可调）接入接口
执行 GB/T 19964、GB/T 29319 等并网标准
选型要点
升压电压等级按并网点电压（10kV/35kV）确定，容量按逆变器配置汇总
形态选择：容量 ≤1000kVA 可用 20 尺预制舱或传统箱变；更大容量用 40 尺舱或分舱
超宽/超高舱体需核查道路运输限高限宽与吊装条件
具体规格以双方确认的技术协议为准
技术参数（公开典型值）
数据来源：公开国家标准与主流厂家样本（详见资料库 08 册附录 A），待厂内复核确认后升格为正式参数。
| 参数项 | 单位 | 典型值 / 范围 |
|---|---|---|
| 额定电压 | kV | 高压 35（集中式方案）；低压 0.4 / 0.69 / 0.8 |
| 额定容量 | kVA | 1000 ~ 3150（多台并联可达集中式电站容量） |
| 配用变压器 | - | 光伏专用双绕组升压变（SCB14 / SCB18 干式或 S13 / S20 油浸） |
| 联结组别 | - | Dyn11 |
| 阻抗电压 | % | 6 / 8 |
| 冷却方式 | - | ONAN / ONAF（油浸）；AN / AF（干式） |
| 防护等级 | - | IP54（可选 IP65，高湿 / 盐雾环境） |
| 并网功能 | - | 光伏测控终端，支持 LVRT、防孤岛；Modbus / IEC 61850 |
| 执行标准 | - | GB/T 19964、NB/T 32004、GB/T 17467 |
※ 参数说明：本页技术参数为行业公开典型值，供选型参考，非信晟电气厂内定值；实际规格以双方确认的技术协议及厂内确认为准。
应用场景
集中式光伏电站升压并网
工商业分布式光伏升压
农光/渔光互补电站
服务承诺
支持按图纸定制，交货期以技术图纸确认后的排产计划为准。售后执行 2 小时响应、安徽省内 24 小时到场、质保 18 个月的服务承诺。
“
