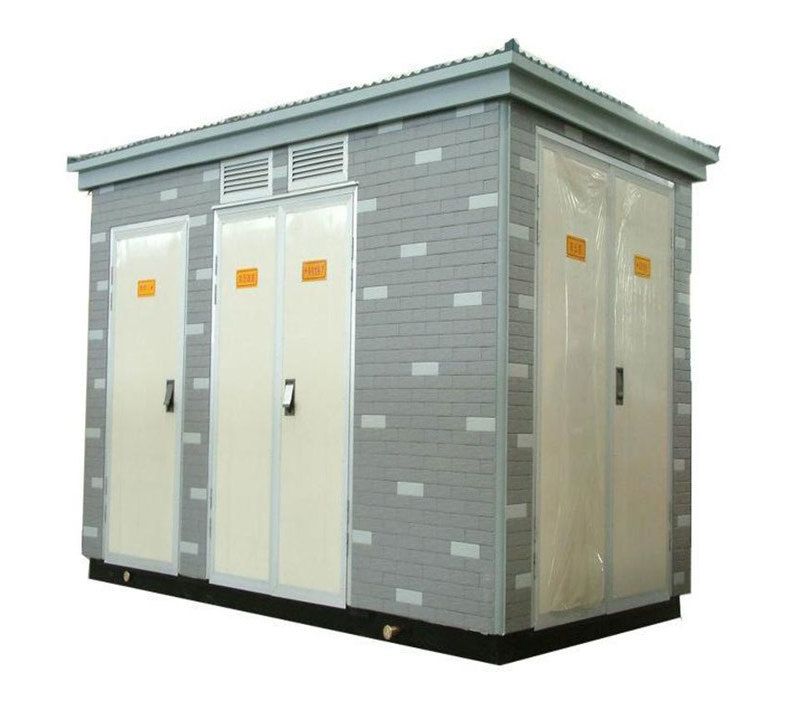

路灯专用箱式变电站（10kV/0.4kV美式ZGS13路灯箱变 80~200kVA 全密封）

产品概述

路灯专用箱式变电站简称路灯箱变，是信晟电气针对城市道路照明、景观亮化工程量身定制的专用预装式变电成套设备，适配交流 50Hz、10kV/0.4kV 配电系统，集成高压配电、节能变压器、低压配电、智能路灯集中控制、远程计量、无功补偿一体化布局，专门为市政道路路灯、园区亮化、景观照明、交通诱导设备稳定供电。

产品严格遵循GB/T 17467《高压 / 低压预装式变电站》、CJJ 45《城市道路照明设计标准》设计制造，分为美式紧凑款、欧式景观款两大主流结构。整机工厂预装接线调试完毕，箱体可做仿外墙、绿化配色等景观化外观设计，完美融入城市道路环境，无需单独配电室，落地即可投运，具备自动定时亮灯灭灯、光感联动、远程集中管控、故障在线监测等专属照明配套功能，是智慧城市市政照明改造、新建道路亮化工程的主流优选供电设备。

箱体可选用冷轧钢板、不锈钢材质，支持户外防腐喷塑、防凝露、防积水、防小动物侵入优化，防护等级 IP44，适配城市主干道、乡村公路、滨河景观、园区道路等各类户外市政场景。

核心优势

01 照明专属智能控制，自动化运维省心

内置专业路灯智能控制器，支持定时分时开关灯、光照度自动感应启停、节假日模式一键切换；可单回路独立通断控制，按需分片区亮灯，杜绝整夜全负荷供电浪费；选配远程 4G 通讯模块，后台远程下发开关指令、在线监测单回路电流电压，精准定位线路短路、灯具断路故障，大幅降低市政巡检人力投入。

02 小巧紧凑占地小，景观融合性强

优先采用美式一体化紧凑结构，整体体积小巧，占地面积极小，道路绿化带、人行道边角均可就近布设；箱体外观支持仿石材、墙体配色定制，弱化工业设备视觉感，兼顾供电功能与城市市容美观，无需征地大面积土建施工，基础简单浇筑即可安装。

03 户外全天候防护，城市工况稳定耐用

全封闭密封箱体结构，加高底座设计有效规避雨天路面积水浸泡；多重酸洗磷化静电喷塑防腐工艺，抵御日晒雨淋、扬尘污染；内部标配温湿度除湿装置，防止雨季凝露短路，防鼠网隔绝小动物闯入破坏线路，全年户外露天不间断运行故障率低。

04 低损耗节能配置，降低市政用电成本

标配 S13、S20 高效节能配电变压器，空载损耗低，长时间轻载运行经济性优异；配套智能无功补偿模块，自动修正照明负荷功率因数，避免供电部门力率电费罚款；配合分时段调光、分路关停控制，从供电端到终端照明全方位节约市政电费开支。

05 多重电气防护，市政供电安全可靠

高压侧配置负荷开关 + 限流熔断器组合保护，雷击避雷器抑制过电压；低压侧每一路路灯出线独立配备过载、短路、漏电保护，单条线路故障跳闸不会波及整体片区照明；配备计量专用回路，支持电力远程抄表，用电数据精准核算，电气联锁杜绝现场误操作。

结构说明

路灯箱变整体采用紧凑型模块化布局，主要由高压配电单元、配电变压器单元、路灯专用低压控制单元、智能测控计量系统、户外景观防护柜体五大核心部分组成。

高压配电单元：选用 10kV 环网负荷开关、熔断器组合电器，集成高压避雷器、带电显示器，支持环网供电、终端供电两种模式；具备短路、过载、雷击过电压基础保护，一相熔断器熔断可实现三相联动分闸，防止缺相烧毁照明负载，接线简洁运维便捷。

配电变压器单元：常规配置 S13、S20 型低损耗油浸式配电变压器，容量匹配路灯负荷选型，主流规格 50kVA~500kVA；铁芯采用高导磁冷轧硅钢片，轻载运行损耗低、噪音低，不会对道路周边居民区造成噪声干扰，联结组别 Dyn11，三相输出电压平衡稳定。

路灯专用低压控制单元：独立划分计量舱、照明控制舱，进线配置总保护断路器，多路出线回路单独配置塑壳开关、交流接触器；搭载智能照明集中控制器，实现回路通断自动控制；预留监控接线端子，可接入单回路电流采集，精准判断灯具故障、线路漏电问题。

智能测控计量系统：内置国网标准智能计量电表，支持远程抄表；选配智能 FTU 终端、4G 通讯模块，上传运行电压、电流、功率、开关状态至市政照明管理平台；具备门磁防盗告警、箱体异常开门远程推送，防止人为恶意破坏设备。

户外景观防护柜体：主体加厚钢板焊接成型，加高防水底座；外壁可定制仿砖纹、绿化配色喷涂，外观美观适配城市环境；通风百叶加装防尘防虫网，箱体密封胶条防水防尘，防护等级 IP44；配置专用防盗门锁、检修观察窗，日常检修操作便捷。

技术参数

路灯箱变基础性能参数

表格

常用主流容量

80kVA、160kVA、200kVA、250kVA、315kVA

型号含义

YBM - □ / 12
│     │    └── 高压额定电压等级（kV）
│     └────── 配套变压器额定容量（kVA）
└──────────── 路灯专用预装式箱变代号

示例：YBM-160/12 代表额定容量 160kVA、高压 10kV 市政路灯专用预装式箱变。

使用环境

为保障设备长期稳定运行，常规适用工况条件：

1. 环境温度：-25℃～+40℃，严寒地区可加装箱体内部低温加热装置；

2. 海拔高度：≤1000m，高海拔地区可针对性加强绝缘配置；

3. 环境湿度：相对湿度≤95%，箱体自带防凝露结构，无积水浸泡；

4. 现场工况：安装位置远离强腐蚀性气体，无剧烈机械震动，基础高出地面 200mm 以上防积水；

5. 抗震等级：可耐受 8 级地震烈度，适配城市常规气象环境。 沿海盐雾、重度粉尘区域可定制加强防腐、密封升级方案。

应用领域

• 市政主干道照明：城市主次干道、环城公路、快速路路灯集中供电；

• 景观亮化工程：滨河步道、公园景区、城市夜景亮化、桥梁灯光配电；

• 园区配套照明：产业园区、住宅小区室外路灯、厂区道路照明；

• 交通配套设施：收费站、服务区、公交场站、隧道照明供电；

• 县域乡村基建：乡镇公路、乡村振兴道路亮化改造项目；

• 城市智慧基建：智慧灯杆一体化供电，兼顾路灯、监控、充电桩供电。

信晟电气服务承诺

✅ 专项定制：容量选配、回路数量、外观配色、智能控制系统按需定制，适配各地市政招标要求

✅ 国标出厂检测：整机严格按照国标出厂耐压、绝缘、保护传动、控制联动全项测试

✅ 市政项目适配：可配套招投标技术资料、中英文参数文件，对接市政智慧照明平台调试

✅ 全周期售后：现场吊装安装指导、控制程序调试、操作人员培训、终身技术答疑与售后维保
