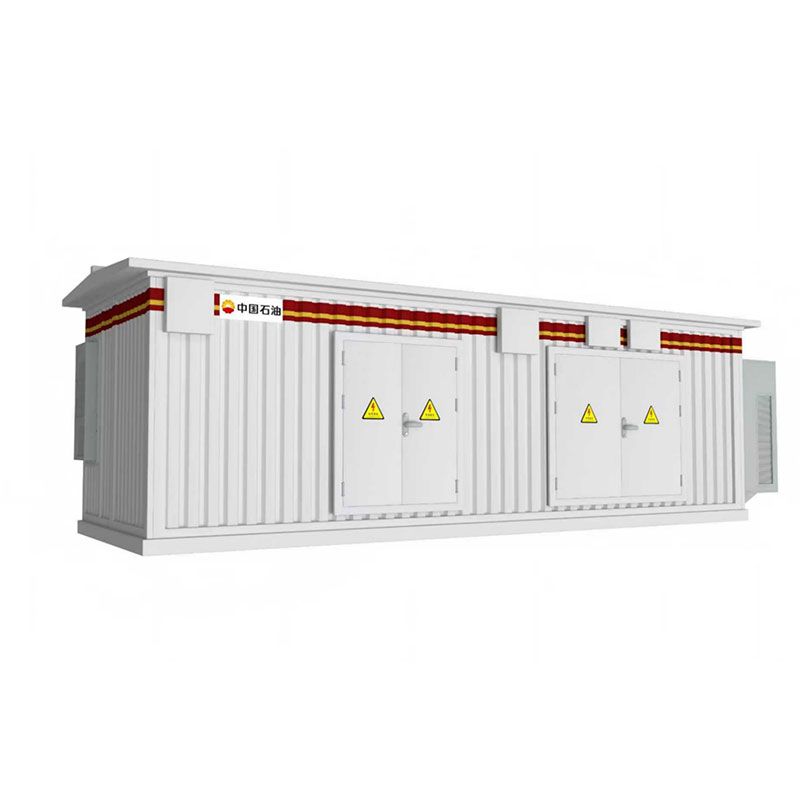

预装式变电站方舱 10kV/35kV预制舱式变电站 整站集成

产品概述

预装式变电站方舱（预制舱式变电站），是信晟电气根据外界环境工况、目标运行工况和电负载供配电需求，将中低压配电设备预装集成在具有特殊结构的钢结构房箱内，并配置建筑配电、照明、暖通空调、消防、门禁、视频监控、接地、电缆、线管、线槽和电缆桥架等辅助系统，组成的一体化配电开关站，实现持续性供配电需求。

该产品采用深度工厂预制模式，将传统配电房的 "建设" 模式转变为 "购买" 模式，建设周期大幅缩短 60% 以上（从传统 90 天缩短至 35 天）。一站式负责制，整站交付，省心、省力、省投资。合理的设备布局，较传统配电房节省占地 20%~50%，更利于选址。

采用模块化设计，可根据用户需求量身定制方案，灵活的布局和设备选型，实现全场景覆盖。外观形象设计百变宜人，可与周围环境高度融合。采用新材料、新技术，实现配电房全生命周期绿色低碳。

广泛应用于工业厂区、商业园区、市政基础设施、新能源电站、数据中心、住宅小区等各类场所。

产品设计制造严格遵循 GB/T 17467-2020《高压 / 低压预装式变电站》、GB/T 4208-2017《外壳防护等级 (IP 代码)》等国家标准。

核心优势

01 由建到买，快速交付

• 深度工厂预制，出厂前完成安装调试

• 建设周期缩短 60% 以上（从 90 天缩短至 35 天）

• 现场仅需基础施工与设备就位接线

• 大幅缩短项目建设周期，快速投运

• 特别适合紧急供电、改扩建项目

02 一站服务，省心省力

• 一站式负责制，整站交付

• 从设计、制造、安装到调试全程负责

• 省心、省力、省投资

• 减少多方协调成本与管理成本

• 责任主体明确，售后有保障

03 占地更小，选址灵活

• 合理布局，设备紧凑布置

• 较传统配电房节省占地 20%~50%

• 占地面积小，更利于选址

• 特别适合用地紧张的场所

• 可根据现场条件灵活调整尺寸

04 模块设计，灵活定制

• 采用模块化设计理念

• 方案量体裁衣，可根据用户需求定制

• 灵活的布局和设备选型

• 全场景覆盖，适应各种应用需求

• 可扩展性强，便于后续升级改造

05 环境友好，绿色低碳

• 外观形象设计百变宜人

• 可与周围环境高度融合

• 采用新材料、新技术

• 实现配电房全生命周期绿色低碳

• 节能降碳，符合双碳战略

结构说明

预装式变电站方舱采用整体钢结构箱式结构，由舱体、配电设备、辅助系统三大部分组成。

舱体结构：

• 采用优质钢结构框架，强度高、刚性好

• 墙体采用夹芯保温板，保温隔热性能优良

• 屋顶采用防雨设计，设有组织排水

• 表面经防腐处理，耐候性好，使用寿命长

• 防护等级可达 IP54，适应户外各种环境

• 外观可定制，与周边环境协调统一

功能分区：舱内按功能严格分隔为多个独立隔室：

• 高压室：安装高压开关柜、环网柜、PT 柜等

• 变压器室：安装电力变压器（油变 / 干变可选）

• 低压室：安装低压配电柜、电容补偿柜等

• 控制室：安装监控、通信、保护等二次设备

• 各室之间有效隔离，安全可靠

辅助系统配置：

• 建筑配电系统：舱内照明、插座、检修电源等

• 照明系统：工作照明、应急照明、疏散指示等

• 暖通空调系统：空调、通风、采暖设备，保证舱内温湿度

• 消防系统：火灾探测、报警、灭火装置

• 门禁系统：人员进出管理，权限控制

• 视频监控系统：全方位视频监控，安全防范

• 接地系统：完善的接地网，保障人身与设备安全

• 电缆系统：电缆、线管、线槽、电缆桥架等

• 环境监测：温湿度、烟感、水浸等监测

设备配置（可选）：

• 高压侧：10kV 环网柜、中置柜、充气柜等

• 变压器：干式变压器、油浸式变压器，容量可选

• 低压侧：低压配电柜、电容补偿柜、有源滤波柜等

• 自动化：配电自动化终端、远程监控系统

• 通信：以太网、光纤、RS485 等多种通信接口

技术参数

表格

型号含义

YBM - □ / □ - □
│     │   │   └── 设计序号/派生代号
│     │   └────── 变压器容量（kVA）
│     └────────── 高压电压等级（kV）
└──────────────── 预装式变电站方舱

YBM：预装式变电站（箱变）系列代号

使用环境

为确保设备安全稳定运行，安装使用环境应满足以下条件：

1. 环境温度：工作环境温度 -30℃ ~ +55℃，存储环境温度 -40℃ ~ +65℃

2. 海拔高度：不超过 2000m（高海拔地区可定制）

3. 湿度条件：相对湿度 0 ~ 95%（无凝露）

4. 地震烈度：不超过 8 度

5. 环境要求：户外安装，适应各种气候条件

6. 安装场所：户外平地安装，基础平整牢固

7. 倾斜度：设备安装倾斜度不超过 5°

8. 通风条件：周围留有足够的通风散热空间

超出上述正常使用条件时，可由用户与我司技术部门协商定制方案。

应用领域

预装式变电站方舱作为新一代配电设施，应用场景极为广泛：

• 🏭 工业厂区：工厂、矿山、工业园区配电

• 🏢 商业园区：商业综合体、物流园区、产业园

• 🌱 新能源电站：光伏电站、风电场、储能电站

• 💻 数据中心：IDC 机房、云计算中心配套供电

• 🏘️ 住宅小区：居民小区、公寓楼配电

• 🛣️ 市政基础设施：道路、桥梁、隧道、自来水厂

• 🚇 轨道交通：地铁、轻轨、高铁站配电

• 🏗️ 临时供电：建筑工地、展会、活动临时用电

• 🛢️ 石油化工：油田、化工厂、油气田配电

• 🏔️ 特殊环境：高寒、高温、高湿、高海拔等恶劣环境

信晟电气服务承诺

✅ 按需定制：可根据客户实际需求提供个性化配置与方案设计

✅ 品质保障：全流程质量管控，每台设备出厂前均通过严格的型式试验与出厂检验

✅ 技术支持：资深电气工程师团队提供选型指导、方案设计与技术答疑

✅ 售后运维：安装指导、调试培训、定期回访，全周期技术服务
