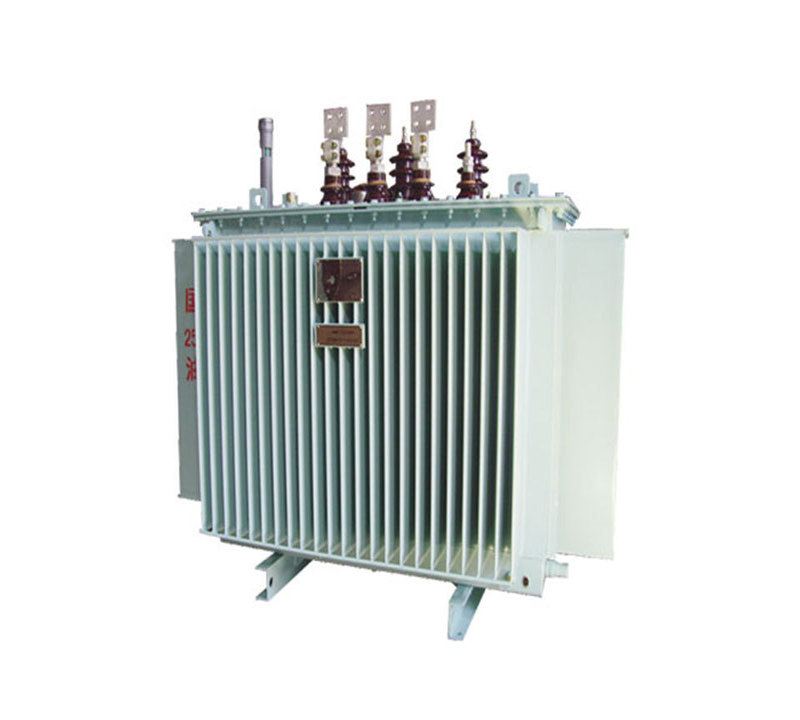

S11型油浸式电力变压器（10kV高耗能淘汰款 替换S20/S22方案）
S11型油浸式电力变压器是10kV高耗能淘汰款，空载损耗较高，已不满足新建项目能效要求，建议替换为S20/S22节能型。适用于老旧设备替换、临时用电等对能效要求不高的场景。信晟电气提供S20/S22替换方案，咨询热线：18658772666。
产品概述
S11-M 系列全密封油浸式电力变压器，是信晟电气研发生产的新一代高性能配电变压器。产品适用于交流 50Hz、额定电压 10kV/20kV 级的配电系统，用于将 10kV/20kV 电压转换为 0.4kV 低压，广泛应用于城乡电网、工业企业、商业建筑、住宅小区等各类场所的配电系统。
该系列产品具有低损耗、低噪音、效率高的优点，可取得良好的节能效果并减少污染。全密封式变压器与普通油浸式变压器相比，取消了储油柜，油体积的变化由波纹油箱的波纹片的弹性来自动调节补偿，变压器与空气隔绝，防止和减缓油的劣化和绝缘老化，增强运行可靠性，正常运行免维护。
变压器铁心采用进口冷轧硅钢片叠积而成，大大降低空载损耗和空载电流，并对铁心进行绑扎，保证铁心的紧实度，降低噪音。高低压绕组用无氧铜绕制，联结组采用 Dyn11，减少谐波对电网的影响，改善供电质量。实测噪音值低于国家标准。
产品设计制造严格遵循 GB/T 1094.1《电力变压器》、GB/T 6451《三相油浸式电力变压器技术参数和要求》等国家标准。
核心优势
01 全密封结构，免维护
取消储油柜，采用波纹油箱全密封结构
油体积变化由波纹片弹性自动调节补偿
变压器油与空气完全隔绝
防止和减缓油的劣化和绝缘老化
增强运行可靠性，正常运行免维护
延长使用寿命，减少运维成本
02 低损耗设计，节能高效
S11 系列低损耗设计标准
铁芯采用优质冷轧硅钢片叠积而成
大大降低空载损耗和空载电流
负载损耗低，运行效率高
节能效果显著，全生命周期成本低
符合国家节能降耗政策要求
03 低噪声运行，环保友好
铁芯采用多级接缝结构
铁芯绑扎紧实，降低振动
实测噪音值低于国家标准
适应城市、居民区等对噪声敏感场所
全密封结构，无渗漏油
环保节能，绿色低碳
04 优质绕组，性能可靠
高低压绕组采用无氧铜导线绕制
低压绕组 500kVA 及以下采用双层圆筒式结构
630kVA 及以上采用双螺旋或四螺旋结构
高压绕组采用多层圆筒式结构
绕组结构合理，机械强度高
抗短路能力强，动热稳定性好
05 Dyn11 接线，供电质量好
变压器联结组采用 Dyn11 接线
减少谐波对电网的影响
改善供电质量
零序阻抗小，有利于单相接地故障保护
三相不平衡负载能力强
供电可靠性高
结构说明
S11-M 全密封油浸式电力变压器采用芯式结构，主要由铁芯、绕组、波纹油箱、绝缘套管、分接开关、保护装置等部分组成。
铁芯：
采用优质冷轧晶粒取向硅钢片
全斜接缝、阶梯步进式叠铁结构
铁芯采用绑扎带绑扎，保证紧实度
降低空载损耗与空载电流
减少铁芯振动，降低噪声
铁芯表面经过特殊处理，防锈美观
绕组：
采用高纯无氧铜导线，导电性能好
低压绕组：
500kVA 及以下：双层圆筒式结构
630kVA 及以上：双螺旋或四螺旋结构
高压绕组：多层圆筒式结构
层间绝缘采用优质绝缘材料
线圈经过恒压干燥处理，机械强度高
抗短路能力强，动热稳定性好
波纹油箱：
采用优质钢板焊接成型
波纹壁结构，替代传统储油柜
波纹片弹性自动补偿油体积变化
全密封结构，与空气隔绝
散热面积大，散热效果好
外形美观，表面喷塑处理
调压装置：
无励磁分接开关
调压范围：±5% 或 ±2×2.5%
停电时手动调压
分接开关性能可靠，操作方便
绝缘套管：
高压侧采用 10kV/20kV 级瓷套管
低压侧采用 0.4kV 级瓷套管
绝缘性能好，机械强度高
爬电距离大，适应污秽环境
套管密封可靠，无渗漏
冷却系统：
自然油循环自冷（ONAN）
波纹油箱壁散热
散热效率高，温升低
保护装置（可选）：
压力释放阀
温度指示器（油温）
油位指示器
放油阀、取样阀
接地装置
技术参数
S11 型 10kV 双绕组系列主要性能参数
表格
| 型号 | 额定容量 (kVA) | 联结组标号 | 高压 (kV) | 低压 (kV) | 空载损耗 (W) | 负载损耗 (W) | 空载电流 (%) | 短路阻抗 (%) |
|---|---|---|---|---|---|---|---|---|
| S11-M-30 | 30 | Yyn0 或 Dyn11 | 6、6.3、10、10.5、11 | 0.4 | 100 | 600 | 2.3 | 4.0 |
| S11-M-50 | 50 | Yyn0 或 Dyn11 | 6、6.3、10、10.5、11 | 0.4 | 130 | 870 | 2.0 | 4.0 |
| S11-M-63 | 63 | Yyn0 或 Dyn11 | 6、6.3、10、10.5、11 | 0.4 | 150 | 1040 | 1.9 | 4.0 |
| S11-M-80 | 80 | Yyn0 或 Dyn11 | 6、6.3、10、10.5、11 | 0.4 | 180 | 1250 | 1.8 | 4.0 |
| S11-M-100 | 100 | Yyn0 或 Dyn11 | 6、6.3、10、10.5、11 | 0.4 | 200 | 1500 | 1.7 | 4.0 |
| S11-M-125 | 125 | Yyn0 或 Dyn11 | 6、6.3、10、10.5、11 | 0.4 | 240 | 1800 | 1.6 | 4.0 |
| S11-M-160 | 160 | Yyn0 或 Dyn11 | 6、6.3、10、10.5、11 | 0.4 | 280 | 2200 | 1.5 | 4.0 |
| S11-M-200 | 200 | Yyn0 或 Dyn11 | 6、6.3、10、10.5、11 | 0.4 | 340 | 2600 | 1.4 | 4.0 |
| S11-M-250 | 250 | Yyn0 或 Dyn11 | 6、6.3、10、10.5、11 | 0.4 | 400 | 3050 | 1.3 | 4.0 |
| S11-M-315 | 315 | Yyn0 或 Dyn11 | 6、6.3、10、10.5、11 | 0.4 | 480 | 3650 | 1.3 | 4.0 |
| S11-M-400 | 400 | Yyn0 或 Dyn11 | 6、6.3、10、10.5、11 | 0.4 | 570 | 4300 | 1.2 | 4.0 |
| S11-M-500 | 500 | Yyn0 或 Dyn11 | 6、6.3、10、10.5、11 | 0.4 | 680 | 5100 | 1.1 | 4.0 |
| S11-M-630 | 630 | Yyn0 或 Dyn11 | 6、6.3、10、10.5、11 | 0.4 | 810 | 6200 | 1.0 | 4.5 |
| S11-M-800 | 800 | Yyn0 或 Dyn11 | 6、6.3、10、10.5、11 | 0.4 | 980 | 7500 | 1.0 | 4.5 |
| S11-M-1000 | 1000 | Yyn0 或 Dyn11 | 6、6.3、10、10.5、11 | 0.4 | 1150 | 10300 | 0.9 | 4.5 |
| S11-M-1250 | 1250 | Yyn0 或 Dyn11 | 6、6.3、10、10.5、11 | 0.4 | 1360 | 12800 | 0.9 | 4.5 |
| S11-M-1600 | 1600 | Yyn0 或 Dyn11 | 6、6.3、10、10.5、11 | 0.4 | 1640 | 14500 | 0.8 | 4.5 |
分接范围：±5% 或 ±2×2.5%
S11 型 20kV 双绕组系列主要性能参数
表格
| 型号 | 额定容量 (kVA) | 联结组标号 | 高压 (kV) | 低压 (kV) | 空载损耗 (W) | 负载损耗 (W) | 空载电流 (%) | 短路阻抗 (%) |
|---|---|---|---|---|---|---|---|---|
| S11-M-30 | 30 | Dyn11 | 20、22、24 | 0.4 | 90 | 660 | 2.1 | 5.5 |
| S11-M-50 | 50 | Dyn11 | 20、22、24 | 0.4 | 130 | 920 | 2.0 | 5.5 |
| S11-M-63 | 63 | Dyn11 | 20、22、24 | 0.4 | 150 | 1145 | 1.9 | 5.5 |
| S11-M-80 | 80 | Dyn11 | 20、22、24 | 0.4 | 180 | 1380 | 1.8 | 5.5 |
| S11-M-100 | 100 | Dyn11 | 20、22、24 | 0.4 | 200 | 1650 | 1.6 | 5.5 |
| S11-M-125 | 125 | Dyn11 | 20、22、24 | 0.4 | 240 | 1980 | 1.5 | 5.5 |
| S11-M-160 | 160 | Dyn11 | 20、22、24 | 0.4 | 290 | 2420 | 1.4 | 5.5 |
| S11-M-200 | 200 | Dyn11 | 20、22、24 | 0.4 | 330 | 2860 | 1.3 | 5.5 |
| S11-M-250 | 250 | Dyn11 | 20、22、24 | 0.4 | 400 | 3360 | 1.2 | 5.5 |
| S11-M-315 | 315 | Dyn11 | 20、22、24 | 0.4 | 480 | 4010 | 1.1 | 5.5 |
| S11-M-400 | 400 | Dyn11 | 20、22、24 | 0.4 | 570 | 4750 | 1.0 | 5.5 |
| S11-M-500 | 500 | Dyn11 | 20、22、24 | 0.4 | 680 | 5660 | 1.0 | 5.5 |
| S11-M-630 | 630 | Dyn11 | 20、22、24 | 0.4 | 810 | 6820 | 0.9 | 6.0 |
| S11-M-800 | 800 | Dyn11 | 20、22、24 | 0.4 | 980 | 8130 | 0.9 | 6.0 |
| S11-M-1000 | 1000 | Dyn11 | 20、22、24 | 0.4 | 1150 | 9850 | 0.8 | 6.0 |
| S11-M-1250 | 1250 | Dyn11 | 20、22、24 | 0.4 | 1360 | 12200 | 0.7 | 6.0 |
| S11-M-1600 | 1600 | Dyn11 | 20、22、24 | 0.4 | 1630 | 13950 | 0.6 | 6.0 |
分接范围：±5% 或 ±2×2.5%
绝缘水平
表格
| 电压等级 (kV) | 最高运行电压 (kV) | 额定短时工频耐受电压 (kV) | 额定雷电冲击耐受电压 (kV) | |
|---|---|---|---|---|
| 有效值 / 1 分钟 | 全波 | 截波 | ||
| 0.4 | 0.46 | 5 | - | - |
| 10 | 12 | 35 | 75 | 85 |
| 20 | 23 | 55 | 125 | 140 |
型号含义
S 11 - M - □ / □ │ │ │ │ └── 电压等级（kV） │ │ │ └────── 额定容量（kVA） │ │ └────────── 全密封 │ └─────────────── 性能水平代号（11/13/15等） └────────────────── 相数：S=三相
示例：S11-M-500/10 表示三相、性能水平 11、全密封、额定容量 500kVA、高压侧 10kV
使用环境
为确保变压器安全稳定运行，安装使用环境应满足以下条件：
环境温度：最高气温 +40℃，最低气温 -25℃
海拔高度：不超过 1000m（高海拔地区可定制）
湿度条件：最高月平均相对湿度 90%（20℃时）
地震烈度：不超过 8 度
环境要求：无火灾、爆炸危险、严重污秽、化学腐蚀的场所
安装场所：户内或户外安装，无剧烈震动及冲击
冷却方式：自然油循环自冷（ONAN）
调压方式：无励磁调压
超出上述正常使用条件时，可由用户与我司技术部门协商定制方案。
应用领域
S11-M 全密封油浸式电力变压器作为配电系统的核心设备，应用场景极为广泛：
🏘️ 城乡电网：城市配电网、农村电网改造
🏭 工业企业：各类工厂、工业园区配电
🏢 商业建筑：商场、写字楼、酒店配电
🏘️ 住宅小区：居民小区、公寓楼配电
🏫 公共设施：学校、医院、政府办公楼
🚗 交通设施：停车场、充电站、路灯配电
🏗️ 建筑工地：临时施工用电
🌱 新能源：分布式光伏、小型风电配套
📡 通信基站：移动、联通、电信基站供电
🏪 商业零售：超市、连锁店、便利店配电
