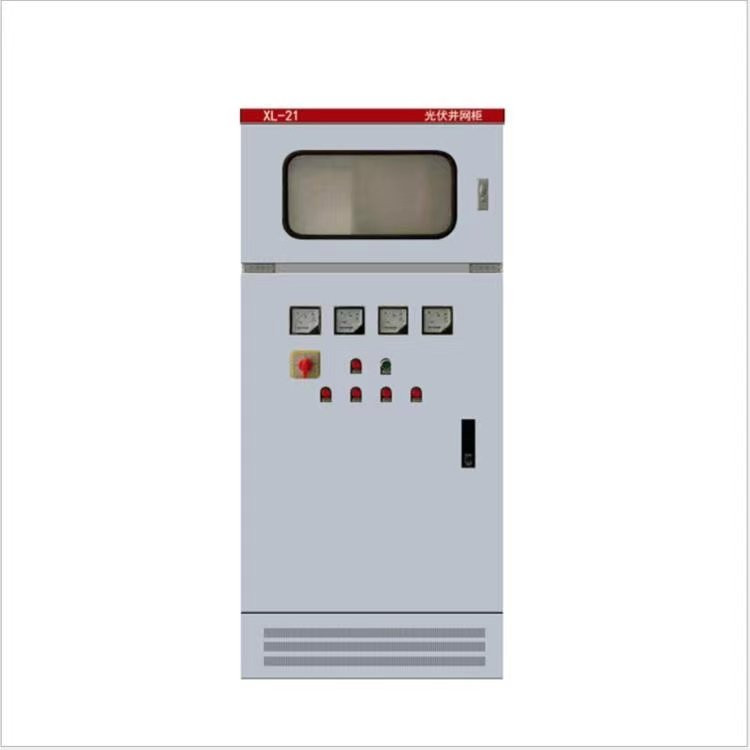

光伏交流汇流柜 逆变器交流侧汇流并网配电柜

产品概述

光伏交流汇流柜安装于逆变器与升压变压器（或并网点）之间，将多台逆变器的交流输出并联汇集，经总断路器送往升压环节，同时提供交流侧的分断、保护、计量与监测功能。与大功率集中式逆变器、组串式逆变器多机并联方案配套使用，是光伏电站交流侧的枢纽配电设备。

按并网容量匹配惯例：380V 低压并网适用于单点 ≤400kW；400kW~6MW 推荐 10kV 高压并网（经交流汇流后升压）；>6MW 建议分多个并网点。最终以电网公司接入系统评审为准。

核心优势

01 交流侧集中汇流

• 多台逆变器交流输出并联汇集，减少并网点电缆敷设

• 每路进线配置保护电器，故障回路可隔离

02 保护计量完备

• 并网断路器可选智能型，支持远程分合闸

• 可配置 0.5S 级双向计量与电能质量监测（电压/电流/功率/功率因数/谐波）

• 交流 SPD 浪涌保护，标称放电电流 20~100kA（按一级/二级配置）

03 防逆流与四可扩展

• 可选防逆流功能（检测反向功率，≤20ms 动作）

• 预留可观可测可控可调接入接口

配置说明

注：汇流回路数与断路器规格按逆变器配置确定，具体以技术协议为准。

应用场景

• 集中式光伏电站交流汇集升压

• 工商业屋顶光伏多逆变器并网

• 光伏电站交流侧改造与扩容

服务承诺

支持按图纸定制，交货期以技术图纸确认后的排产计划为准。售后执行 2 小时响应、安徽省内 24 小时到场、质保 18 个月的服务承诺。
