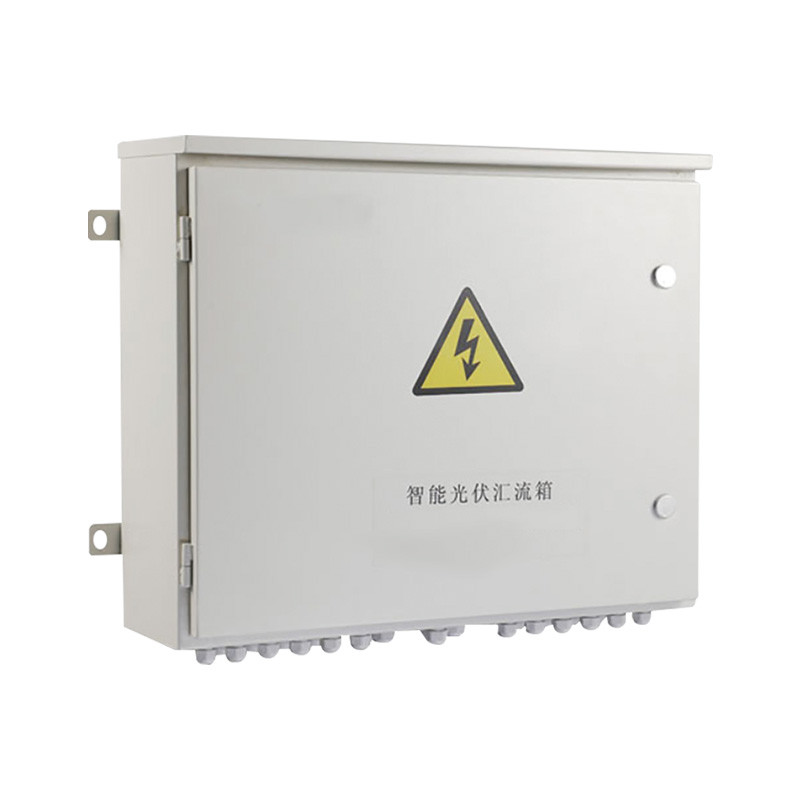

光伏直流汇流箱 组串汇流智能监测 户外防雨型

产品概述

光伏直流汇流箱安装于光伏组串与逆变器之间，将多路组串的直流输出并联汇集为一路（或少数几路）后送往逆变器，同时提供直流侧的分断、保护与防雷功能，是光伏电站直流侧的安全枢纽。产品按组串配置灵活设计，户外防雨结构，适用于分布式与集中式光伏项目。

随着组串式逆变器的发展，小容量项目直流汇流功能已部分集成到逆变器内部；集中式逆变器、大组串方案与直流侧安全改造项目仍广泛使用独立直流汇流箱。

核心优势

01 直流侧安全枢纽

• 每路组串配置熔断器保护，防反充与组串故障隔离

• 直流断路器提供可操作分断点，检修安全

• 配置直流 SPD 浪涌保护，防雷电感应过电压

02 智能监测（可选）

• 可选配组串电流/电压监测模块，定位异常组串

• 监测数据可上传至电站监控系统

03 户外防护

• 户外防雨箱体，适应屋顶与户外阵列环境

配置说明

注：汇流路数、直流电压等级与熔断器规格按项目组串方案确定，具体以技术协议为准。

技术参数（公开典型值）

数据来源：公开国家标准与主流厂家样本（详见资料库 08 册附录 A），待厂内复核确认后升格为正式参数。

注：汇流路数、直流电压等级与熔断器规格按项目组串方案确定，具体以技术协议为准。

※ 参数说明：本页技术参数为行业公开典型值，供选型参考，非信晟电气厂内定值；实际规格以双方确认的技术协议及厂内确认为准。

应用场景

• 集中式光伏电站直流汇集

• 工商业屋顶光伏直流侧改造

• 组串监测与运维升级项目

服务承诺

支持按图纸定制，交货期以技术图纸确认后的排产计划为准。售后执行 2 小时响应、安徽省内 24 小时到场、质保 18 个月的服务承诺。
