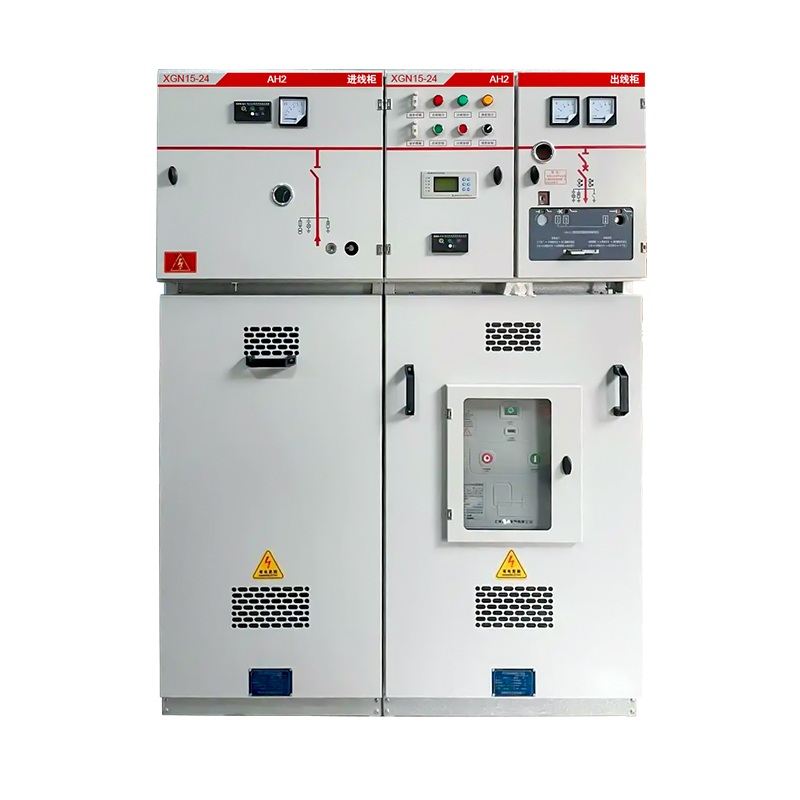

XGN68-12箱型固定式开关柜 12kV户内小型化真空环网柜
XGN68-12是12kV户内箱型固定式小型化真空环网柜，配真空负荷开关，额定电流630A，体积小安装方便，适用于终端配电、箱变高压侧、小型配电室。信晟电气厂家直供，支持定制，咨询热线：18658772666。
产品概述
XGN68-12 型箱型固定式户内交流金属封闭开关设备（简称 "小型化环网柜"），是信晟电气联合研发的新一代紧凑型中压配电设备。产品适用于额定电压 12kV、额定频率 50Hz 的三相交流电力系统，主要用于环网供电、终端配电及工业用电系统，承担电能的接收、分配与控制保护功能。
该产品针对传统开关柜体积大、事故率高等问题进行优化设计，采用真空灭弧 + 环氧树脂固封极柱技术，兼具体积小、绝缘性能优、可靠性高、联锁完善、操作简便等显著特点，特别适合空间受限的配电场所及箱式变电站配套使用。
产品设计制造严格遵循 GB/T 3906-2020《3~35kV 交流金属封闭开关设备》、GB/T11022 及 IEC 相关国际标准，各项性能指标均达到行业先进水平。
核心优势
01 小型化设计，占地更小
紧凑型设计，柜体宽度仅 500mm（520mm），高度 1750mm，深度 1000mm
单柜重量不超过 200kg，比传统开关柜减重 50% 以上
占地面积小，特别适合空间有限的配电房、地下配电室及箱式变电站
运输安装便捷，节省土建成本
02 固封极柱，绝缘优异
主开关采用真空灭弧 + 环氧树脂固封极柱技术
所有导电体均被环氧树脂包裹，绝缘性能大幅提升
有效防止粉尘、潮气、污秽对绝缘的影响
电气间隙与爬电距离均满足并优于国家标准
03 配置灵活，选型方便
可配装 ZN100-12 型真空断路器或 FZN58-12 型真空负荷开关
支持断路器柜、负荷开关柜、负荷开关 + 熔断器组合电器柜多种类型
全组装式模块化结构，可灵活组合进线、出线、计量、PT、联络等方案
可无限扩展延伸，满足不同规模配电系统需求
04 五防联锁，安全可靠
完善的机械与电气双重联锁，全面实现 "五防" 功能：
防止带负荷分合隔离开关
防止误入带电间隔
防止误分误合断路器 / 负荷开关
防止带电挂接地线
防止带接地线合闸送电
各功能室均设有独立的压力释放通道，故障时电弧压力定向释放，保障运维人员安全。
05 上下分体，运维便捷
柜体采用上下分体式结构设计
上部单元：主开关室、母线室、仪表室
下部单元：电缆室、接地开关、一次元件
上下单元用金属隔板完全分隔，可独立检修更换
维护操作简便，日常工作量小
结构说明
XGN68-12 开关柜采用箱型固定式全封闭结构，整体为模块化组装设计。
柜体结构：
柜体采用优质敷铝锌钢板经 CNC 精密加工后铆接组装
全组装结构，无需焊接，精度高、强度好、外形美观
全封闭设计，有效防止粉尘、潮气、小动物侵入
外壳防护等级 IP3X
功能分区：柜内用金属隔板分隔为多个独立的功能隔室：
母线室：位于柜体后上部，安装三相主母线
主开关室：位于柜体中部，安装真空断路器 / 负荷开关及操作机构
电缆室：位于柜体下部，用于安装电缆、接地开关、电流互感器、避雷器等
仪表 / 低压室：位于柜体前上部，安装二次仪表、继电器、控制元件
操作机构：
弹簧储能操作机构，手动 / 电动可选
操作力小，动作可靠，机械寿命长
状态指示清晰，分合闸位置一目了然
完善的机械联锁，防止误操作
技术参数
表格
| 项目 | 单位 | 参数 |
|---|---|---|
| 额定电压 | kV | 12 |
| 额定频率 | Hz | 50 |
| 主母线额定电流 | A | 630 |
| 断路器额定电流 | A | 630 / 1250 |
| 负荷开关额定电流 | A | 630 |
| 熔断器额定电流 | A | ≤125（组合电器） |
| 额定短时耐受电流（4s） | kA | 20 |
| 额定峰值耐受电流 | kA | 50 |
| 额定短路关合电流（峰值） | kA | 50 |
| 额定短路开断电流 | kA | 20 |
| 额定转移电流 | A | 1700 |
| 1min 工频耐受电压（相间、对地） | kV | 42 |
| 1min 工频耐受电压（隔离断口） | kV | 48 |
| 雷电冲击耐受电压（相间、对地） | kV | 75 |
| 雷电冲击耐受电压（隔离断口） | kV | 85 |
| 防护等级 | - | 外壳 IP3X |
| 操作方式 | - | 手动 / 电动可选 |
| 柜体尺寸（宽 × 深 × 高） | mm | 500×1000×1750 |
| 单柜重量 | kg | ≤200 |
型号含义
X G N 68 - 12 │ │ │ │ └── 12：额定电压（kV） │ │ │ └──────── 68：设计序号 │ │ └─────────── N：户内型 │ └───────────── G：高压固定式 └─────────────── X：箱型结构
可配断路器型或负荷开关型，负荷开关型可带熔断器组合电器
使用环境
为确保设备安全稳定运行，安装使用环境应满足以下条件：
环境温度：最高气温 +40℃，最低气温 -15℃
海拔高度：不超过 1000m（高海拔地区可定制）
湿度条件：日平均相对湿度 ≤95%，月平均相对湿度 ≤90%
地震烈度：不超过 8 度
环境要求：周围空气无腐蚀性、可燃性气体及明显粉尘污染
安装场所：户内安装，无剧烈振动及冲击的场所
超出上述正常使用条件时，可由用户与我司技术部门协商定制方案。
应用领域
XGN68-12 小型化环网柜应用场景广泛，是 10kV 配电网升级改造的理想选择：
🏙️ 市政配电网：城市环网供电系统、社区开闭所、电缆分接箱
🏘️ 住宅小区：居民小区配电房、楼内配电室、老旧小区改造
🏢 商业建筑：商场、写字楼、酒店、医院、学校等公共建筑
🏭 工业厂区：各类工厂、矿山企业的车间配电
📦 箱式变电站：作为预装式箱变的高压侧核心配套设备
🏗️ 基础设施：市政工程、公园、广场等公共设施配电
🚇 轨道交通：地铁、轻轨沿线站点配电
🌱 新能源：分布式光伏、小型风电并网配电
