KYN61-40.5选型指南_35kV开关柜配置与报价
KYN61-40.5型是35kV户内金属铠装移开式中置柜，断路器可抽出检修，额定电流630-2500A，短路开断电流25-31.5kA，适用于35kV电压等级的变电站和新能源升压站。信晟电气厂家直供，支持按图纸定制，咨询热线：18658772666。
产品概述

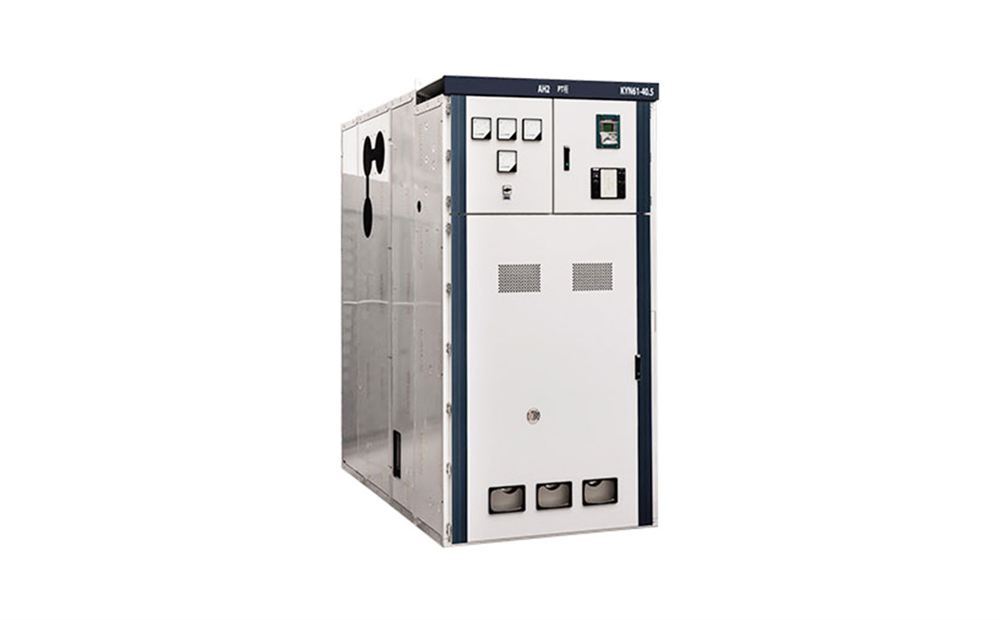

KYN61-40.5 (Z) 型铠装移开式交流金属封闭开关设备，是信晟电气自主研发生产的 35kV 级中高压成套配电核心设备。产品适用于三相交流 50Hz、额定电压 40.5kV 的电力系统，主要用于发电厂、大型变电站、工矿企业配电室的电能接收与分配，并对电路实施全方位的控制、保护与实时监测。
该产品严格按照 GB/T 3906-2020《3~35kV 交流金属封闭开关设备》、GB/T11022《高压开关设备和控制设备标准共用技术要求》及 IEC 62271-200国际标准设计制造，各项性能指标均达到国内先进水平，是 35kV 电压等级配电系统的主流选型方案。
核心优势
01 安全可靠，五防联锁
完善的机械与电气双重联锁装置，全面满足 "五防" 功能要求：
防止误分、误合断路器
防止带负荷分、合隔离开关
防止带电挂（合）接地线（接地开关）
防止带接地线（接地开关）合断路器（隔离开关）
防止误入带电间隔
各功能室均设有独立的压力释放通道，一旦发生内部故障，电弧压力可及时排出，最大限度保障运维人员安全。
02 铠装结构，防护等级高
全金属铠装式结构，柜体采用优质冷轧钢板组装而成
外壳防护等级达到 IP4X，各隔室间防护等级为 IP2X
所有金属结构件均可靠接地，安全性能优异
各隔室完全独立分隔，故障范围可控，避免事故蔓延
03 手车互换，运维便捷
断路器手车、PT 手车、计量手车、隔离手车等多种手车可选
同规格手车具有完全互换性，更换维护便捷高效
手车在柜内设有试验 / 隔离位置与工作位置双定位
每处位置均设有可靠的联锁装置，确保操作安全
04 配置灵活，方案丰富
可配装 ZN85-40.5 型真空断路器或 SF6 断路器
支持弹簧操作机构，分合闸速度快，机械寿命长
主电路方案多达 40 余种，覆盖进线、出线、联络、计量、PT 等各类场景
可根据客户需求灵活定制配置方案
05 性能稳定，适用广泛
额定电流覆盖 630A~2500A，开断电流 20kA~31.5kA
适用于各类 35kV 电压等级的配电系统
机械寿命与电气寿命长，运行稳定可靠
维护工作量小，全生命周期成本低
结构说明
KYN61-40.5 开关柜整体为铠装移开式结构，由柜体和可抽出部件（手车）两大部分组成。
柜体结构：
采用组装式结构，高强度螺栓栓接组合成型
柜体骨架采用优质冷轧钢板弯折成型，强度高、精度好
表面经酸洗磷化处理后静电喷塑，防腐防锈能力强
功能分区：柜内用金属隔板分隔为四个完全独立的功能室：
断路器手车室：位于柜体前中部，断路器手车在此室内移动
主母线室：位于柜体后上部，安装三相主母线及分支母线
电缆室：位于柜体后下部，用于安装电缆、电流互感器、接地开关、避雷器等
继电器仪表室：位于柜体前上部，安装二次保护、测量、控制元件及小母线
手车系统：
手车采用丝杆推进机构，操作轻便灵活
设有工作位置、试验位置两个定位点
各位置均有明确的位置指示与机械联锁
手车可完全抽出柜体，便于检修维护
技术参数
整机主要技术参数
表格
| 项目 | 单位 | 参数 |
|---|---|---|
| 额定电压 | kV | 40.5 |
| 额定频率 | Hz | 50 |
| 额定电流 | A | 630 / 1250 / 1600 / 2000 |
| 额定短路开断电流 | kA | 20 / 25 / 31.5 |
| 额定短路关合电流（峰值） | kA | 50 / 63 / 80 |
| 额定峰值耐受电流 | kA | 50 / 63 / 80 |
| 4s 热稳定电流（有效值） | kA | 20 / 25 / 31.5 |
| 1min 工频耐受电压（相间、对地） | kV | 95 |
| 雷电冲击耐受电压（全波） | kV | 185 |
| 外壳防护等级 | - | IP4X |
| 外形尺寸（宽 × 深 × 高） | mm | 1400 × 2200 × 2600 |
配用断路器主要参数
表格
| 项目 | 单位 | ZN85-40.5 真空断路器 | SF6 断路器 |
|---|---|---|---|
| 额定电压 | kV | 40.5 | 40.5 |
| 额定电流 | A | 1250 / 1600 / 2000 | 630 / 1250 / 2500 |
| 额定短路开断电流 | kA | 20 / 25 / 31.5 | 25 / 31.5 |
| 分闸时间 | ms | 36~60 | ≤45 |
| 合闸时间 | ms | 40~90 | ≤75 |
| 额定操作顺序 | - | 分 - 0.3s - 合分 - 180s - 合分 | 分 - 0.3s - 合分 - 180s - 合分 |
型号含义
K Y N 61 - 40.5 Z │ │ │ │ │ └── Z：真空断路器 │ │ │ │ └──── 40.5：额定电压（kV） │ │ │ └────────── 61：设计序号 │ │ └───────────── N：户内型 │ └─────────────── Y：移开式 └───────────────── K：金属铠装式
使用环境
为确保设备安全稳定运行，安装使用环境应满足以下条件：
环境温度：最高气温 +40℃，最低气温 -10℃
海拔高度：不超过 1000m（高海拔地区可定制）
相对湿度：日平均值 ≤95%，月平均值 ≤90%
地震烈度：不超过 8 度
环境要求：周围空气无腐蚀性、可燃性气体及严重粉尘污染
安装场所：户内安装，无剧烈振动及冲击的场所
超出上述正常使用条件时，可由用户与我司技术部门协商定制方案。
应用领域
KYN61-40.5 开关柜作为 35kV 电压等级的主流配电设备，应用场景广泛：
⚡ 发电厂：中小型发电厂的厂用电配电系统
🏙️ 变电站：城市 35kV 变电站、大型二次变电站
🏭 工矿企业：大型矿山、钢铁、化工企业的高压配电室
🚇 轨道交通：地铁、轻轨主变电所
✈️ 交通枢纽：机场、大型火车站供电系统
🌬️ 新能源：风力发电场、大型光伏电站升压站
🏢 大型建筑：超高层建筑、大型商业综合体高压配电
📊 数据中心：大型 IDC 数据中心高压供电系统
信晟电气服务承诺
✅ 按需定制：可根据客户实际需求提供个性化配置与方案设计
✅ 品质保障：全流程质量管控，每台设备出厂前均通过严格的型式试验检测
✅ 技术支持：资深高压电气工程师提供选型指导、图纸确认与技术答疑
✅ 售后运维：安装指导、调试培训、定期回访，全周期技术服务支持
KYN61-40.5 常见问题
Q1：KYN61-40.5 和 KYN28A-12 怎么选？
按电压等级分：35kV 系统选 KYN61-40.5，10kV 系统选 KYN28A-12。补充：KYN61 柜体尺寸 1400×2200×2600mm（宽×深×高），配电室需按手车长度加 800mm 预留检修通道。
Q2：KYN61-40.5 的额定电流有哪些规格？
标准规格为 630A、1250A、1600A、2000A 四档，额定短路开断电流对应 20/25/31.5kA。补充：选型时额定电流与短路开断电流须同时满足系统最大运行方式计算值，不能只按额定电流选。
Q3：能配哪些断路器？
标准配置 ZN85-40.5 真空断路器，也可按项目要求选配 VD4-40.5 等同类产品。补充：不同断路器对应柜体深度不同，需在下单前确认，避免现场安装冲突。
Q4：40.5kV 开关柜出厂做哪些试验？
逐台做工频耐压、绝缘电阻、机械操作、二次回路通电试验。补充：35kV 项目应索取与容量段对应的型式试验报告——型式试验报告与出厂检验报告不是同一份文件，验收时需分别提供。
Q5：高原地区能用吗？
海拔超过 1000m 需按 GB/T 11022 进行外绝缘修正。补充：下单时须提供安装点海拔，厂家据此调整绝缘距离或采用加强绝缘方案，否则工频耐压 95kV、雷电冲击 185kV 的标称值不适用。
Q6：五防联锁具体防哪五防？
防止误分误合断路器、防止带负荷推拉手车、防止带电合接地刀、防止接地刀在合闸位置送电、防止误入带电间隔。补充：验收时应逐项实操验证，不接受仅书面说明。
Q7：柜内需要配加热器和除湿机吗？
建议配置。补充：电缆沟返潮是柜内绝缘下降的首要原因，加热器与防凝露控制器成本占比很低，但能显著降低凝露故障率。
Q8：可以来图定制吗？交货期多久？
可以，支持按图纸定制，交货期以技术图纸确认后的排产计划为准。补充：非标需提供一次系统图、二次原理图、平面布置图，出具外观尺寸图双方确认后投产。咨询热线：18658772666。
