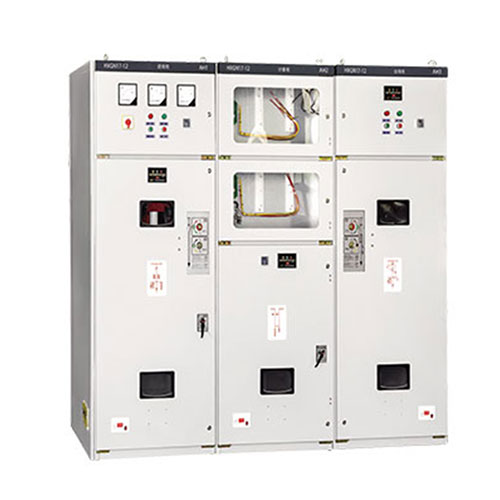

HXGN17-12箱型固定式环网柜 12kV户内金属封闭高压开关柜
HXGN17-12是12kV户内箱型固定式环网柜，金属封闭结构，配负荷开关+熔断器组合，额定电流630A，适用于环网供电、终端配电、箱变高压侧，体积小结构紧凑。信晟电气厂家直供，支持非标定制，咨询热线：18658772666。
产品概述
HXGN17-12 型箱型固定式金属封闭开关设备（简称 "环网柜"），是信晟电气推出的中压配电系列核心产品之一。产品适用于额定电压 12kV、额定频率 50Hz 的三相交流电力系统，主要用于环网供电、终端配电及工业用电系统，承担电能的接收、分配与保护控制功能。
该型环网柜结构紧凑、体积小巧、安装便捷，既可独立使用，也可灵活组合扩展，广泛应用于城市配电网改造、工矿企业、商业建筑、住宅小区等场景，同时也适合作为箱式变电站的核心配套设备。
产品设计制造严格遵循 GB/T 3906-2020《3-35kV 交流金属封闭开关设备》、GB/T11022 等国家标准及 IEC 相关国际标准，各项性能指标稳定可靠。
核心优势
01 结构紧凑，占地小
箱型全封闭结构，体积小巧，占地面积仅为传统开关柜的 1/3~1/2，特别适合空间有限的配电房、箱变及地下配电室使用，有效节省土建成本。
02 组合灵活，扩展性强
采用全组装式模块化结构，可根据实际需求灵活组合不同功能单元
支持进线柜、出线柜、计量柜、PT 柜、联络柜等多种方案自由搭配
可无限扩展延伸，满足不同规模配电系统的需求
03 安全可靠，五防联锁
完善的机械联锁装置，全面满足 "五防" 功能要求
防止误分误合断路器、防止带负荷拉合隔离开关
防止带电挂接地线、防止带地线合闸、防止误入带电间隔
操作安全，有效杜绝人为误操作引发的电气事故
04 配置灵活，选型方便
可配装 FN12、FN25、FZN25 等多种型号压气式 / 真空负荷开关
可选配负荷开关 + 熔断器组合电器，保护性能更优
支持手动操作、电动操作两种方式，满足不同控制需求
主电路方案多达 60 余种，覆盖各类配电场景
05 运维便捷，经济实用
柜体正面设有观察窗，无需开门即可观察开关分合状态
模块化设计，故障部件更换便捷，维护成本低
产品使用寿命长，全周期运维成本低，性价比高
配备智能温湿度控制器，有效防止柜内凝露
结构说明
HXGN17-12 环网柜采用箱型固定式金属封闭结构，整体由柜体骨架与各功能单元组成。
柜体结构：
主体骨架采用 KS（8MF）型型钢拼装而成，强度高、精度好
顶板、侧板及面板采用冷轧钢板弯折成型，表面静电粉末喷塑处理
防腐防锈能力强，外形美观大方，使用寿命长
功能分区：柜内采用金属隔板分隔为四个独立功能室：
母线室：位于柜体顶部，安装三相主母线及连接母线
仪表继电器室：位于柜体前上部，安装二次仪表、继电器、控制元件
负荷开关室：位于柜体上中部，安装负荷开关及操作机构
电缆室：位于柜体下部，用于安装电缆、接地开关、电流互感器等元件
安装方式：按负荷开关安装方式可分为：
正装式：负荷开关正面安装，操作与维护更直观
侧装式：负荷开关侧面安装，柜深更浅，节省空间
技术参数
表格
| 项目 | 单位 | 参数 |
|---|---|---|
| 额定电压 | kV | 3.6 / 7.2 / 12 |
| 额定频率 | Hz | 50 |
| 主母线额定电流 | A | 630 / 1250 |
| 负荷开关额定电流 | A | 630 |
| 熔断器额定电流 | A | ≤125 |
| 额定短时耐受电流（4s） | kA | 20 |
| 额定峰值耐受电流 | kA | 50 |
| 额定短路关合电流（峰值） | kA | 50 |
| 组合电器额定短路开断电流 | kA | 20 |
| 额定转移电流 | A | 870 |
| 1min 工频耐受电压（相间、对地） | kV | 42 |
| 1min 工频耐受电压（隔离断口） | kV | 48 |
| 雷电冲击耐受电压（相间、对地） | kV | 75 |
| 雷电冲击耐受电压（隔离断口） | kV | 85 |
| 防护等级 | - | 外壳 IP3X |
| 操作方式 | - | 手动 / 电动可选 |
型号含义
H X G N 17 - 12 │ │ │ │ │ └── 12：额定电压（kV） │ │ │ │ └─────── 17：设计序号 │ │ │ └────────── N：户内型 │ │ └──────────── G：高压固定式 │ └────────────── X：箱型结构 └──────────────── H：环网供电
使用环境
为确保设备安全稳定运行，安装使用环境应满足以下条件：
环境温度：最高气温 +40℃，最低气温 -15℃
海拔高度：不超过 1000m（高海拔地区可定制）
湿度条件：日平均相对湿度 ≤95%，日平均水蒸气压力 ≤2.2kPa；月平均相对湿度 ≤90%，月平均水蒸气压力 ≤1.8kPa
地震烈度：不超过 8 度
环境要求：周围空气无腐蚀性、可燃性气体及明显粉尘污染
安装场所：户内安装，无剧烈振动及冲击的场所
超出上述正常使用条件时，可由用户与我司技术部门协商定制方案。
应用领域
HXGN17-12 环网柜应用场景广泛，是中低压配电系统的常用设备：
🏙️ 市政配电网：城市环网供电系统、开闭所、电缆分接箱
🏭 工业厂区：各类工厂、矿山企业的车间配电
🏢 商业建筑：商场、写字楼、酒店、医院等公共建筑
🏘️ 住宅小区：居民小区配电房、楼内配电室
📦 箱式变电站：作为预装式箱变的高压侧核心配套设备
🏗️ 基础设施：市政工程、公园、广场等公共设施配电
🚇 轨道交通：地铁、轻轨沿线站点配电
🌱 新能源：光伏电站、小型风电并网配电
信晟电气服务承诺
✅ 按需定制：可根据客户实际需求提供个性化配置与方案设计
✅ 品质保障：全流程质量管控，每台设备出厂前均通过严格检测
✅ 技术支持：专业工程师团队提供选型指导、图纸确认与技术答疑
✅ 售后运维：安装指导、调试培训、定期回访，全周期技术服务
