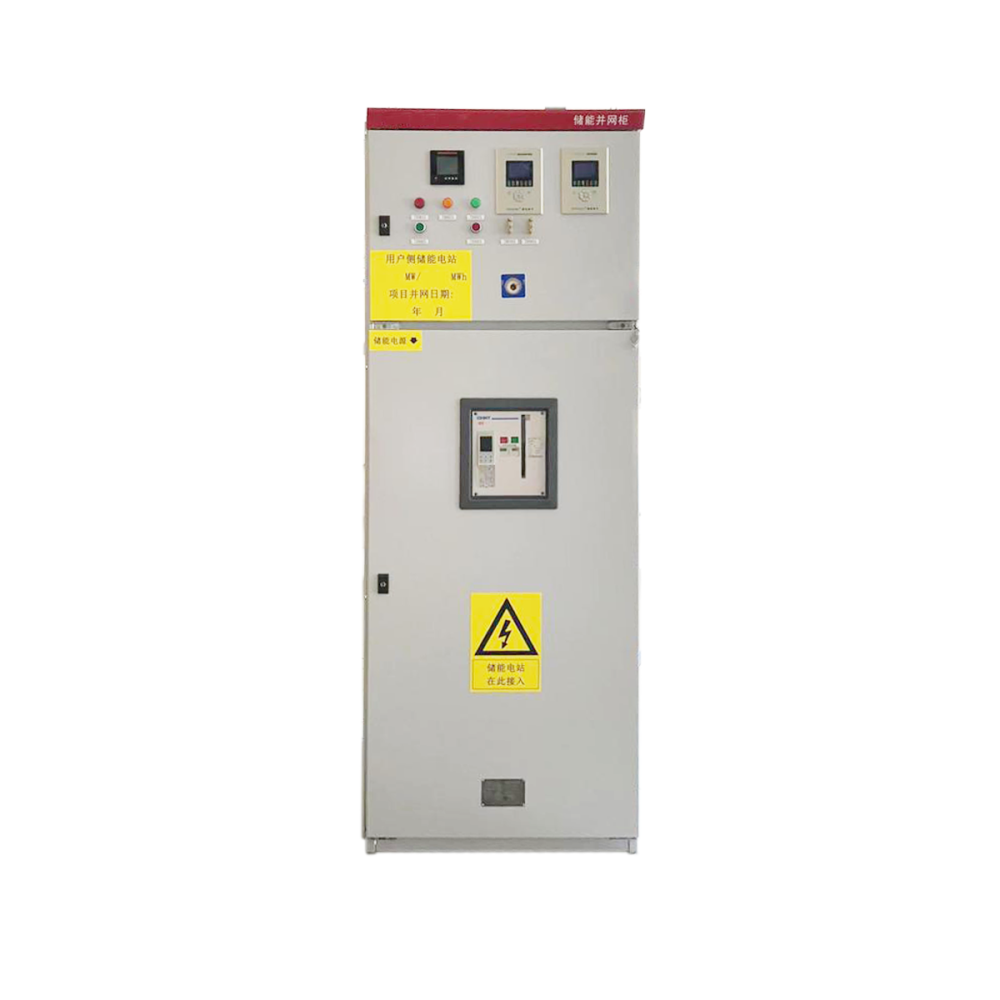

储能并网保护柜 10kV/0.4kV 储能系统并网保护

产品概述

储能并网保护柜设置于储能系统的公共并网点，承担并网/离网切换的分断执行、继电保护、防孤岛检测、电能计量与调度通信功能。储能系统具备双向潮流特性，并网点保护需同时覆盖充电与放电工况，并满足电网公司并网验收与调度接入要求。

产品执行 GB/T 36547《电化学储能系统接入电网技术规定》、GB/T 36548《电化学储能系统接入电网测试规范》，与 PCS（GB/T 34120）协同完成并网保护。

核心优势

01 双向潮流并网保护

• 过/欠压、过/欠频、过流、方向保护覆盖充放电双向工况

• 防孤岛检测：电网失电时快速断开并网点，保障检修人身安全

02 调度友好

• 0.5S 级双向计量，充放电量分别计量

• 通信 Modbus TCP/RTU、IEC 104，接入 EMS 与电网调度（AGC/AVC 预留）

03 验收合规

• 按 GB/T 36548 测试规范完成并网检测项目配合，助力项目顺利验收

配置说明

注：并网点电压等级（0.4kV/10kV/35kV）与保护配置按项目接入方案确定，具体以技术协议为准。

应用场景

• 工商业储能并网点保护

• 储能电站 10kV/35kV 并网接入

• 光储（柴）微电网并离网切换点

服务承诺

支持按图纸定制，交货期以技术图纸确认后的排产计划为准。售后执行 2 小时响应、安徽省内 24 小时到场、质保 18 个月的服务承诺。
