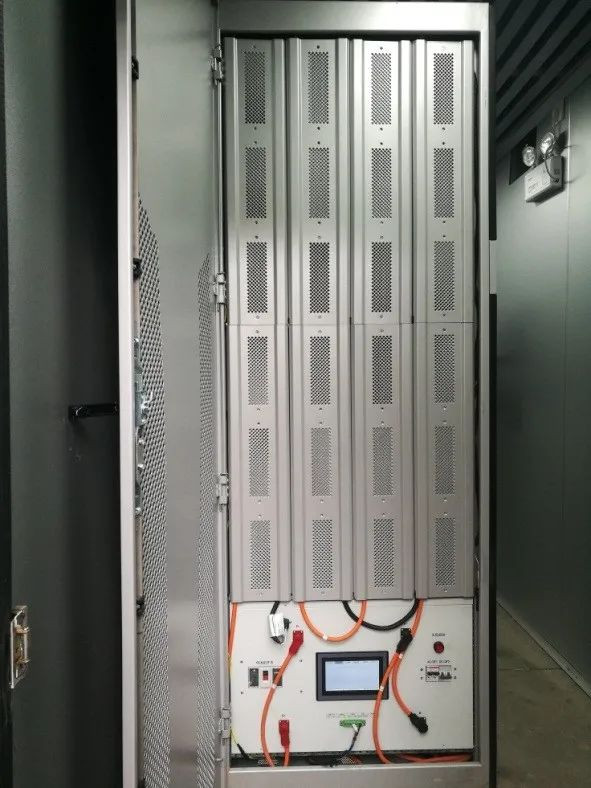

储能PCS变流控制柜 双向变流 并网离网切换 380V

产品概述

储能 PCS（Power Conversion System，变流器）是储能系统中连接电池与电网的双向变流设备：充电时将交流整流为直流存入电池，放电时将直流逆变为交流送入电网或负荷。PCS 变流控制柜将功率变流单元、控制单元与并网接口集成成柜，是决定储能系统功率能力的核心设备。

产品执行 GB/T 34120《电化学储能系统储能变流器技术规范》，并网接入执行 GB/T 36547/36548，与储能电池（GB/T 36276）及 BMS（GB/T 34131）协同工作。

核心优势

01 高效双向变流

• 交流侧三相 380/400V（-15%~+15%），三相四线制

• 最大效率 ≥98%，THD ≤3%，功率因数 -0.99~+0.99 可调

• 充放电转换时间毫秒级（按机型，支持一次调频等场景）

02 并网/离网双模式

• 并网模式：峰谷套利、需量管理、调峰调频

• 离网/备电模式：电网失电时带重要负荷运行（按机型配置）

03 系统协同

• 与 BMS 通讯（CAN），按电池状态智能限功率充放电

• 通讯接口 CAN / RS485 / 以太网，协议 Modbus TCP/RTU、IEC 104，可接入 EMS 能量管理系统

技术参数（典型配套 100kW 档）

注：功率档位与离网能力按项目配置确定，具体以技术协议为准。

应用场景

• 工商业储能峰谷套利与需量管理

• 光伏+储能联合系统

• 微电网与重要负荷备电

服务承诺

支持按图纸定制，交货期以技术图纸确认后的排产计划为准。售后执行 2 小时响应、安徽省内 24 小时到场、质保 18 个月的服务承诺。
